9米深基坑土钉墙支护CAD施工图纸(设计计算)

附件详情

拟建工程由4幢10~13层住宅用房和临街商业店铺及附属设施组成,设两层地下室。基坑周边有市政管线及浅基础建筑一座。基坑计算深度为8.30~9.30m;电梯井坑中坑深为2.30m。 基坑工程 安全等级为一级。
【工程地质】
①层:素填土(mlQ),②层:卵石(alQ3),③层:含粘性土碎石(pl-dlQ3),④1层:强风化砾岩(K2t),④2层:中风化砾岩(K2t )。
拟建场地勘察深度以浅地下水主要为浅部的孔隙潜水,局部微承压。
【支护方案】
基坑支护设计采用放坡 土钉墙方案。土钉锚管采用焊接钢管,钢管外径48mm,从基坑边壁2.5m开始沿管长方向每隔0.6m设置一个出浆孔。土钉面层为C20喷射混凝土,挂网喷射砼厚100mm。
该项目降水采用管井围降的方法,在基坑外围布置围降抽水管井,用以疏干和降低地下水水位。基坑外侧放坡区地表设100厚C20防水砼面层,避免地表水大量流入基坑。
7张图,另含设计说明及基坑支护计算书、 基坑降水 计算书,编制于2010年。

锚管锁定示意图

基坑围护 平面布置图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

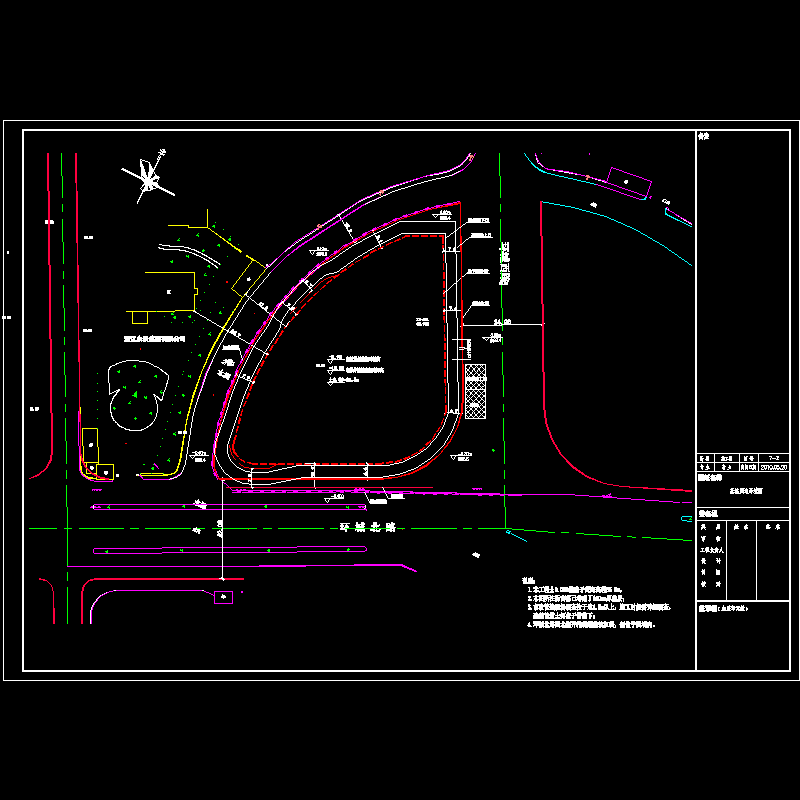

  • 周边环境图.dwg
    周边环境图.dwg

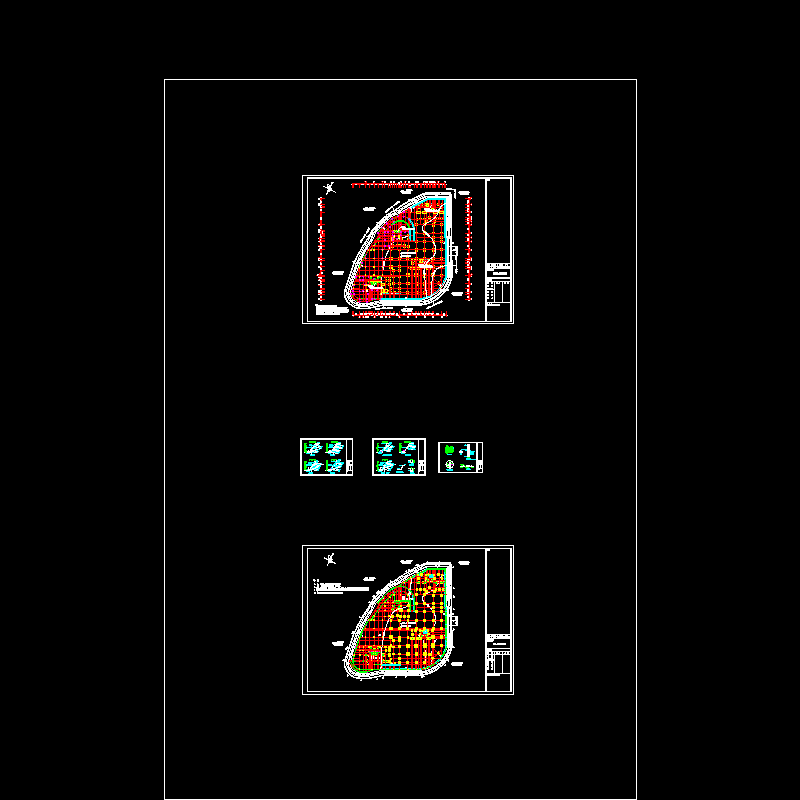

  • 围护平面布置图、剖面图.dwg
    围护平面布置图、剖面图.dwg

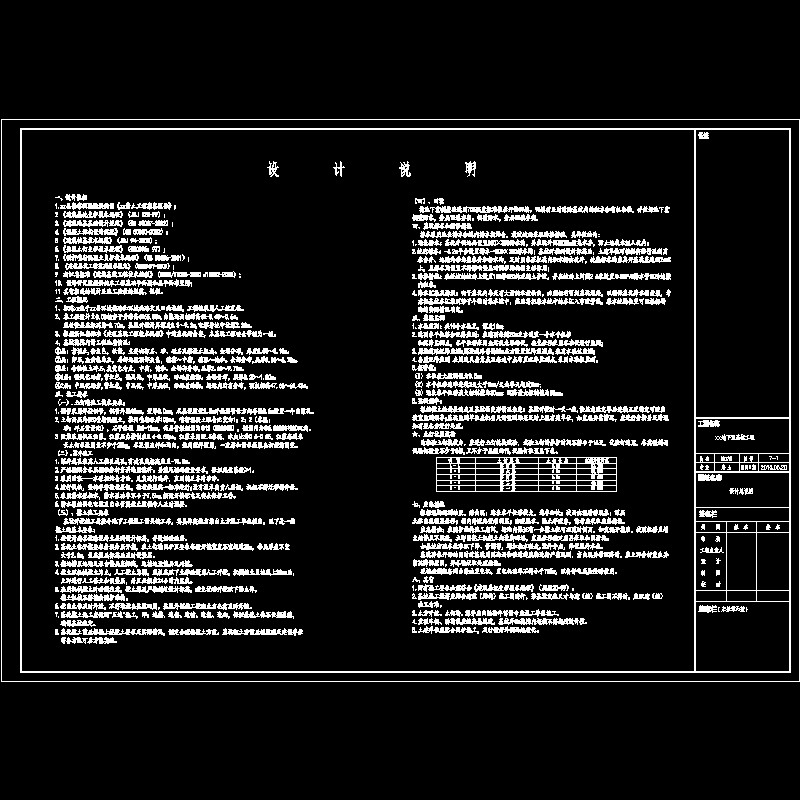

  • 说明书.dwg
    说明书.dwg
以上是部分截图,请下载附件后查看完整高清内容
