25层剪力墙结构住宅楼结构施工大样图柱墙配筋详图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：25层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 风压：0.45kN/平方米
- 雪压：0.45kN/平方米
- 地下室功能：车库
- 参考图纸：26张
- 设计年代：近代
附件详情
该附件为浙江某小区住宅楼。地上25层，地下1层，总高度为73.2米，建筑设计结构形式为剪力墙结构，基础采用机械成孔（钻、冲孔）灌注桩深基础，非抗震设计。
该资料包含：
结构设计说明
、墙柱
平面布置图
、柱墙配筋详图、结构平面图、梁配筋平面图、楼梯大样图、坡道大样图等共26张图纸。

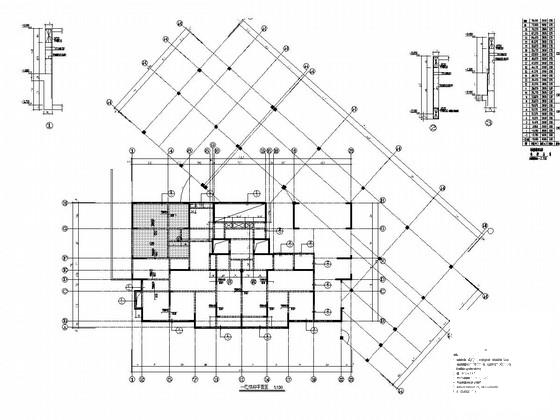

一层结构平面图

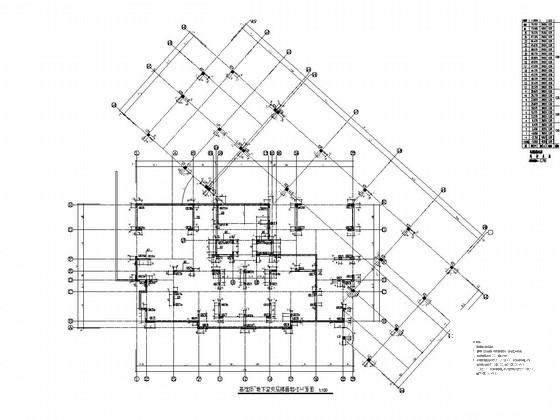

基础顶~地下室夹层楼面墙柱平面图

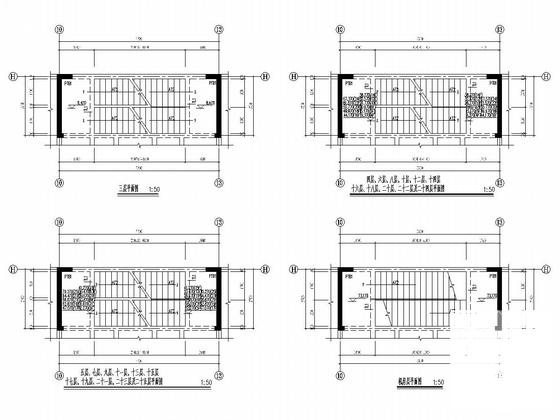

楼梯平面大样图二

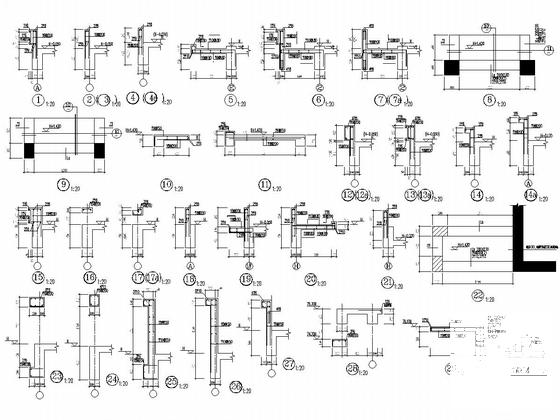

节点详图

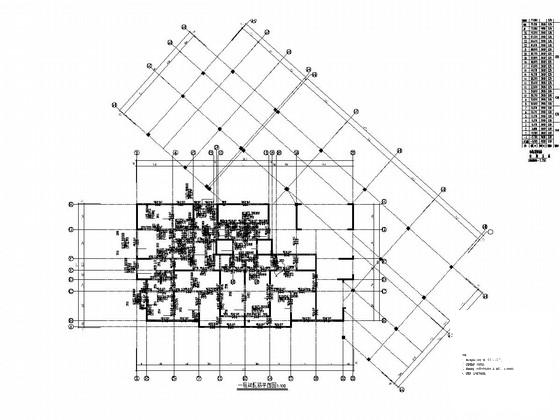

五~二十五奇数层结构平面图
