铁矿副井装备CAD施工大样图（150万吨）

附件详情

其中包括：

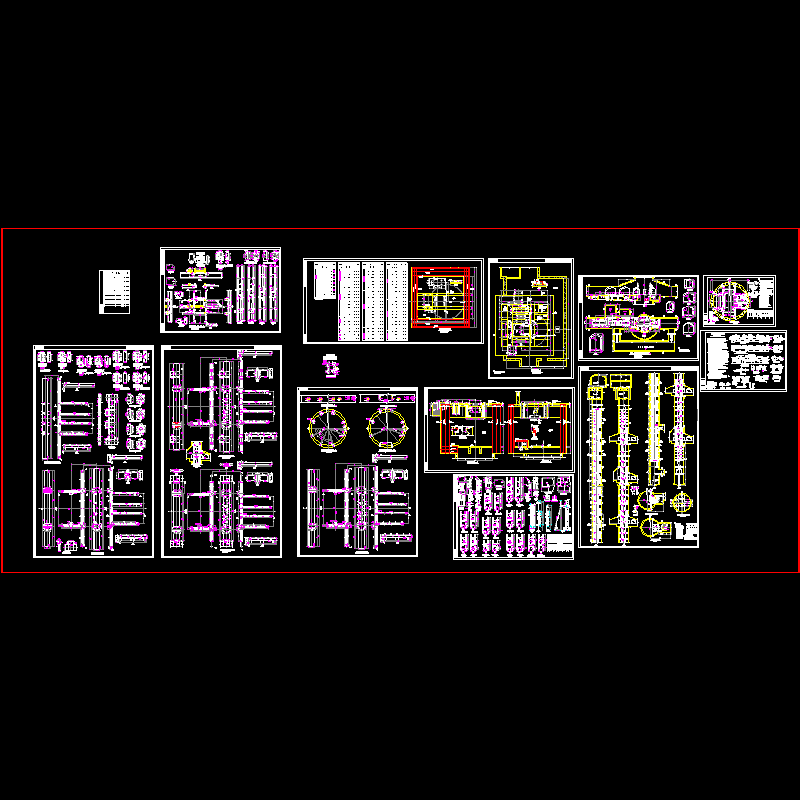

副井井筒标准断面布置图
副井井筒装备系统图
提升机基础平面结构图(C - C剖面)
导向轮基础及硐室平面结构图(D - D剖面)
硐室侧壁结构配筋图之一(E -E剖面)
815、 735、 655、 575m中段操车机械设备基础施工图
标准层钢梁加工及安装平面图/各层锚杆/托架加工及安装图
马头门中间层钢梁加工及安装平面图/托柱层钢梁加工及安装平面图
木罐道层钢梁/ 560.792m以下钢梁加工及安装平面图/各连接节点详图
防撞梁及罐道固定梁加工及安装平 木罐道图/各连接节点详图
梯子通用加工图/栏栅通用图/梯子休息平台板加工大样图/钢罐道加工图/管道图等
编制于2011年
