项目围护结构(钻孔灌注排桩三轴水泥土搅拌桩)

附件详情

  • 基坑围护体设计施工总说明
  • 围护体 平面布置图
  • 钻孔灌注排桩配筋图
  • 围护结构剖面图
  • 第一道支撑平面布置图
  • 第二道、第三道支撑平面布置图
  • 第四道支撑平面布置图
  • 钢立柱及立柱桩平面布置图
  • 钢立柱与立柱桩详图
  • 第一道支撑配筋详图
  • 第二道、第三道支撑配筋详图
  • 支撑节点加腋详图
  • 深坑支护平面布置及剖面图
  • 深坑支护详图
  • 地下三层及底板换撑平面布置图
  • 地下二层换撑平面布置图
  • 地下一层换撑平面布置图

附件详情

设计概况
1.除特别注明外,下文及施工图中所标注的标高均为设计相对标高,标高以米计,尺寸以毫米为单位。
2.该项目±0.000= 3.750m,自然地坪相对标高约为-2.200。该项目基坑面积约23470m2/,基坑总延长米约为591m。一号塔楼基础底板厚度2000mm,二号塔楼基础底板厚度5500mm,周边基础承台高度1500mm,裙楼普遍区域基础底板厚度600mm。考虑基底垫层厚度200mm,基坑开挖深度分别约为一号塔楼区域20.7m,二号塔楼区域24.2m,地下室周边区域20.2m,裙楼普遍区域19.3m。
3.本 基坑工程 采用整体顺作法的设计方案,基坑围护体采用钻孔灌注排桩结合三轴水泥土搅拌桩,基坑普遍区域竖向设置四道钢筋混凝土水平支撑,二号塔楼区由于基础底板厚度大,其基坑相对普遍区域落深较大,该落深区域采用钻孔灌注围护桩结合一道水平钢支撑进行支护。
4.围护结构布置具体参见相关围护设计施工图。
注:仅供招标使用,不作正式施工用


基坑围护体设计施工总说明

深坑支护平面布置及剖面图

围护结构剖面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

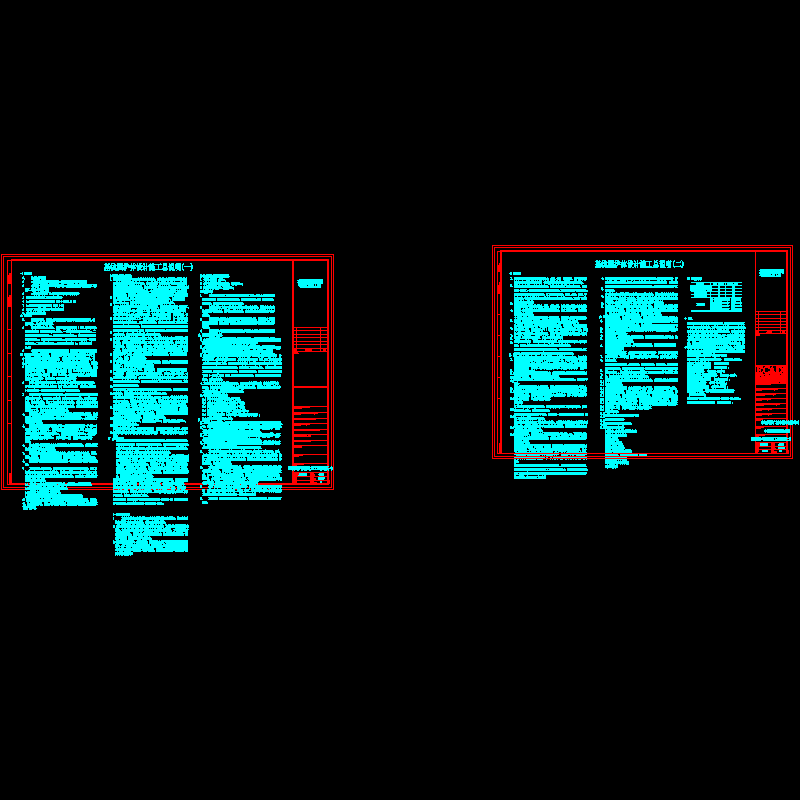

  • 00-01设计施工总说明.dwg
    00-01设计施工总说明.dwg

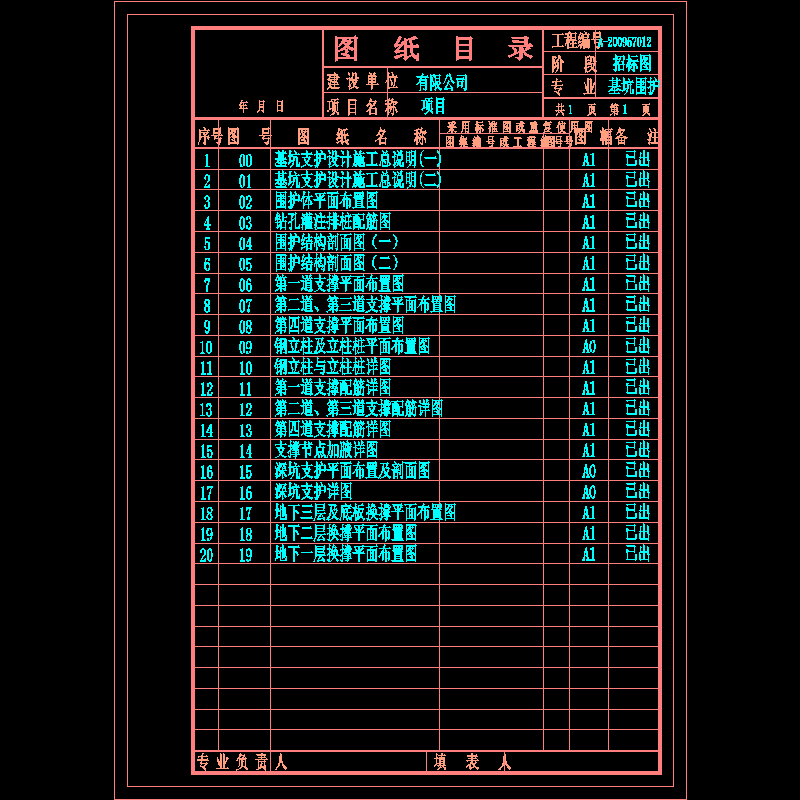

  • 00目录zb.dwg
    00目录zb.dwg
  • 02围护体平面布置图.dwg
    02围护体平面布置图.dwg

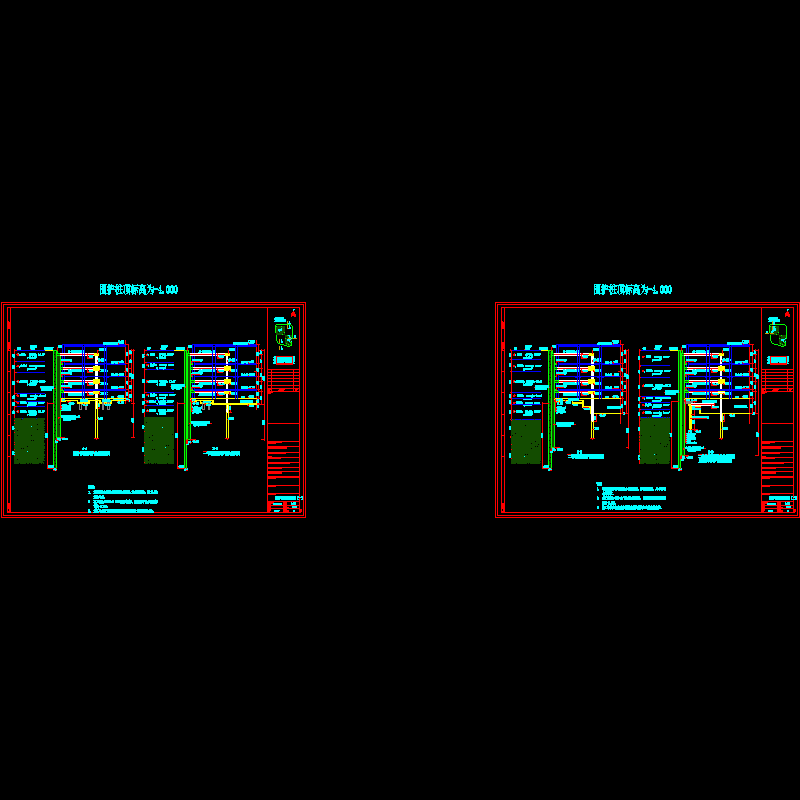

  • 0405剖面图.dwg
    0405剖面图.dwg

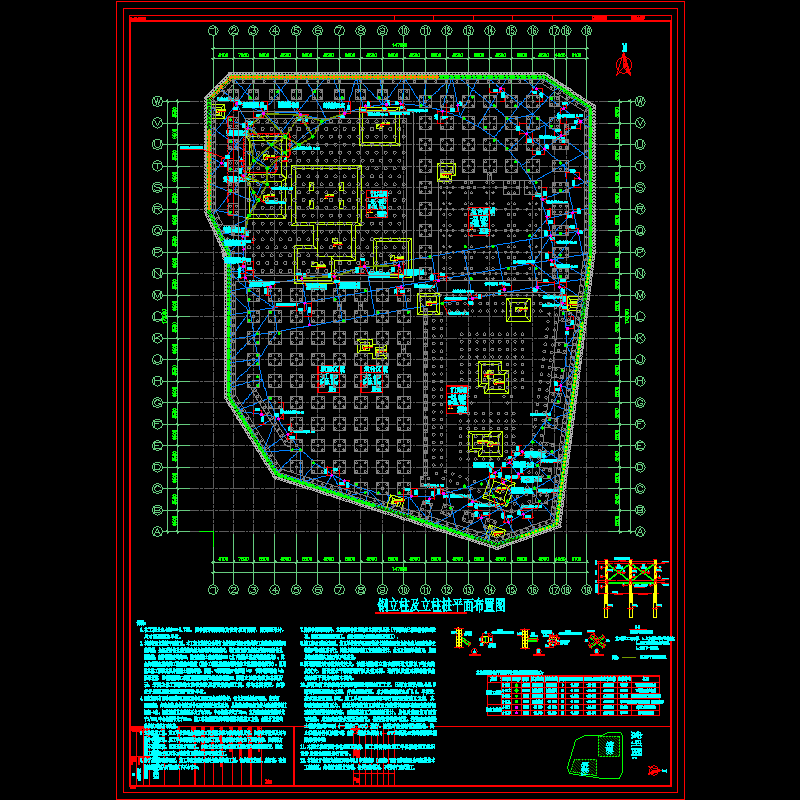

  • 09立柱桩平面布置图.dwg
    09立柱桩平面布置图.dwg
  • 10立柱及立柱桩详图.dwg
    10立柱及立柱桩详图.dwg
  • 11第一道支撑配筋详图hbd.dwg
    11第一道支撑配筋详图hbd.dwg
  • 12第二道、第三道支撑配筋详图.dwg
    12第二道、第三道支撑配筋详图.dwg
以上是部分截图,请下载附件后查看完整高清内容
