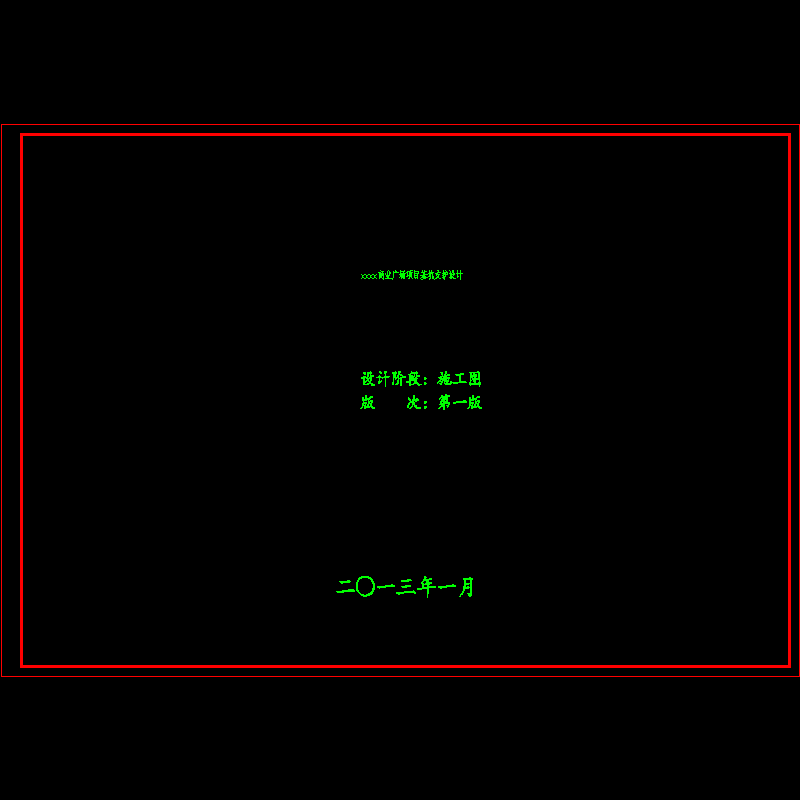

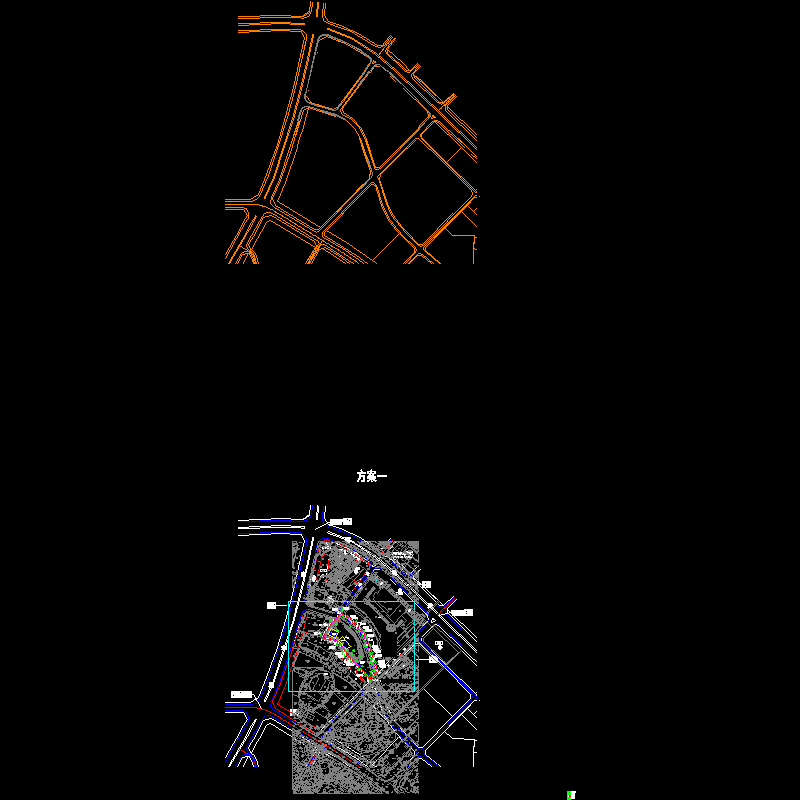

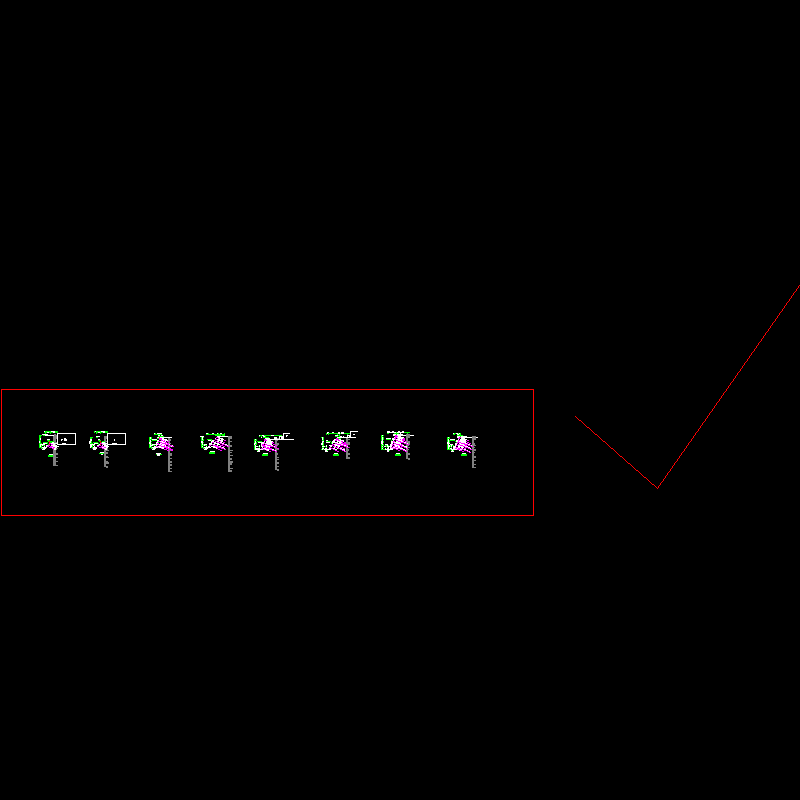

深基坑复合土钉墙支护CAD施工大样图

附件详情

开挖深度约9.5~13.7m，基坑支护安全等级为二级，本基坑支护采用预应力锚杆复合土钉支护。采用排水沟明排方式排出坑内地下水。18张，编制于2013年
【设计依据】
《建筑基坑支护技术规程》（JGJ120-2012）；
《建筑地基基础设计规范》（GBJ50007-2011）
【基坑支护】

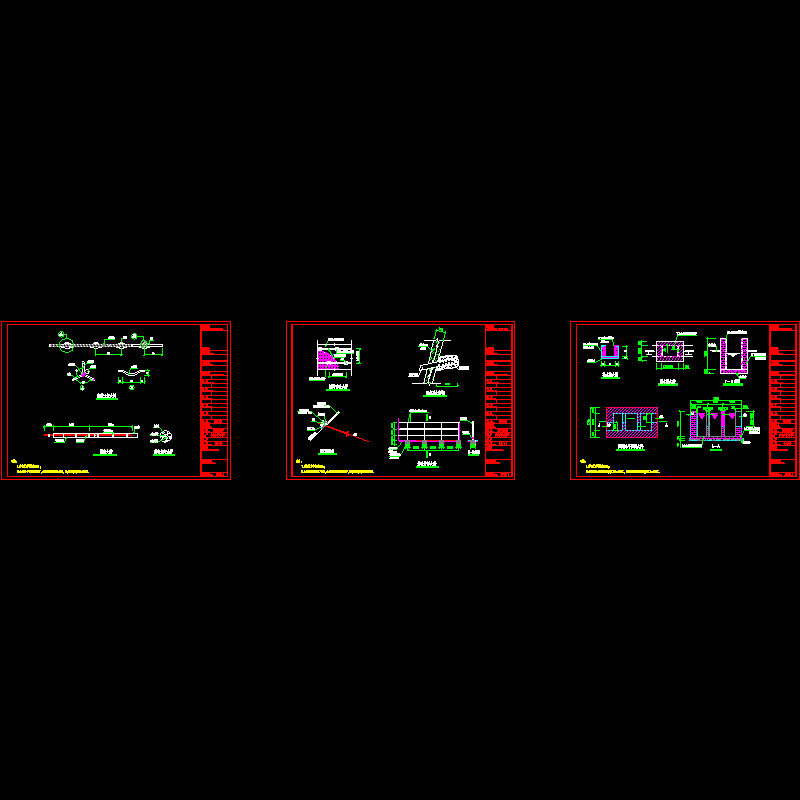

土钉：采用Φ28钢筋土钉，角度为20度。
喷射混凝土：在基坑坡面、支护桩桩间挂网喷射100mm厚混凝土面层；混凝土强度等级C20
预应力锚杆：采用Φ28钢筋，预应力锚杆的成孔孔径为Φ150mm，孔位允许偏差为水平方向±50mm，垂直方向±50mm，预应力锚杆钻孔倾角为20度
18张，编制于2013年。
