城市道路牛腿式进口坡设计CAD图纸DWTG

牛腿式进口坡(Ⅰ型)
牛腿式进口坡(Ⅱ型)
A-A剖面
B-B剖面
……
本图所示牛腿式进口坡为一般城市道路车行道与沿线工矿企业、街坊里弄或其它小路衔接所用。柔性和刚性结构材料的进口坡均可参照本图施工。当设计人行道标高低于或接近于原街坊或单位原地面(坪)标高时,建议采  用“Ⅰ型”进口坡;当设计人行道标高高于街坊或单位原地面(坪)标高时,建议采用“Ⅱ型”进口坡,但在高度变化处应做成弧形,而不做成折线型。
……
共计1张。设计于2015年

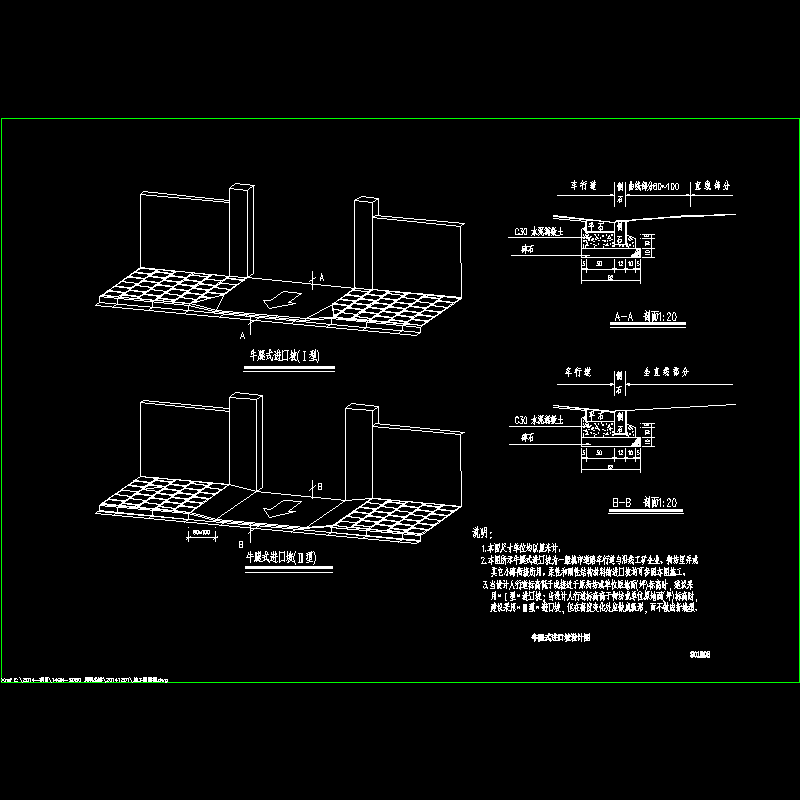

城市道路牛腿式进口坡设计图
