迁安市30m小箱梁跨河大桥设计CAD图纸

附件详情

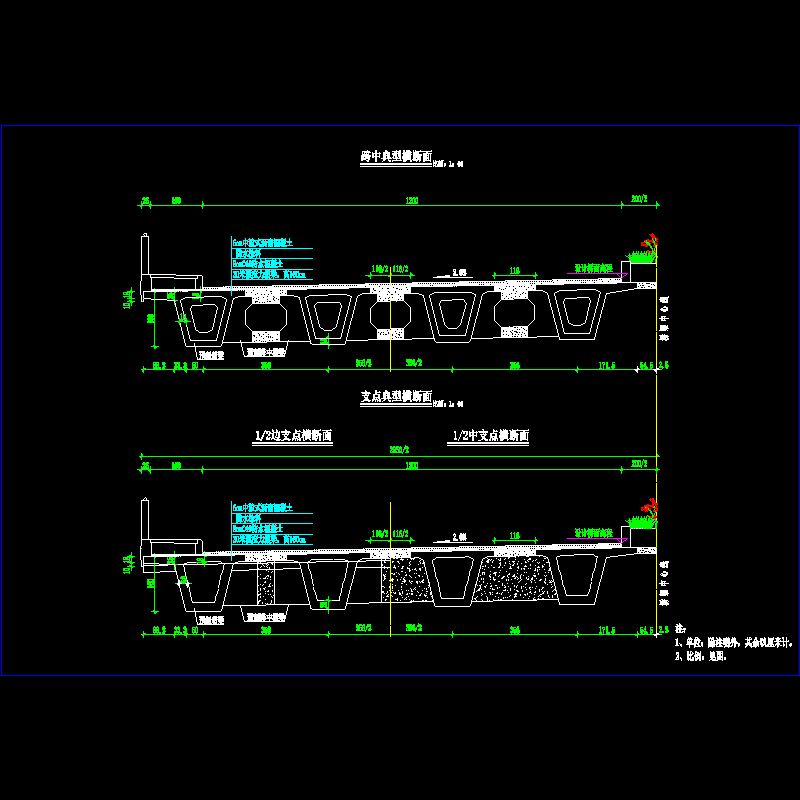

上部结构：采用标准跨径30m的预制小箱梁，按先简支后连续的施工工艺，成桥为五孔一联的连续梁，全桥共分6联，桥梁总长为905.3m。其中，2~20号墩间处于半径为R=5000m的平曲线上，上部结构按以折代曲做法。全桥共有边跨边梁48片，边跨中梁48片，中跨中梁72片，中跨边梁72片。吊装重量边跨边梁为935KN；边跨中梁为844KN；中跨边梁为828KN。

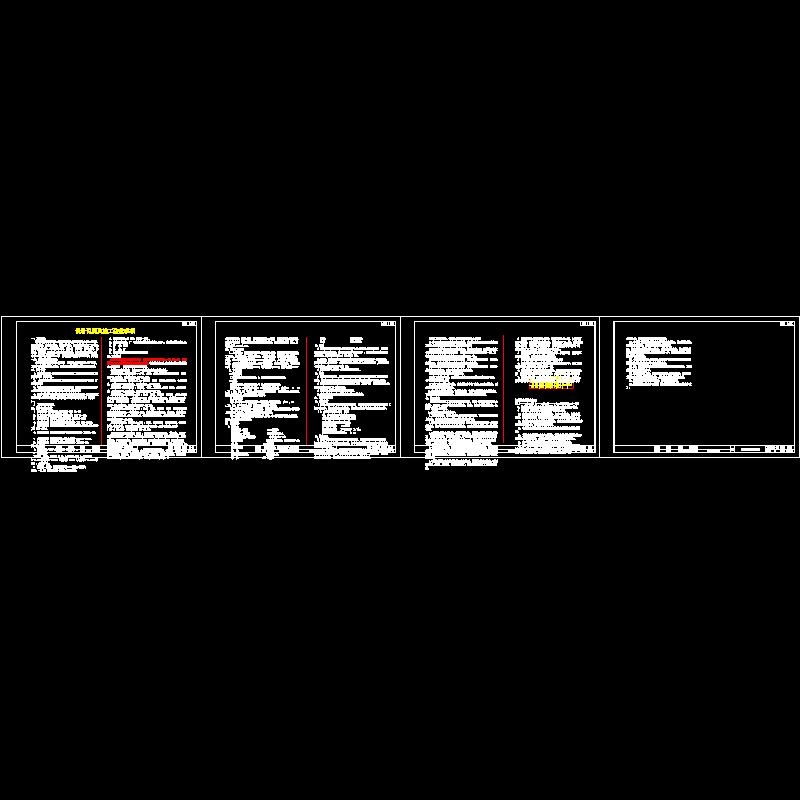

箱梁施工工艺流程如下：
1.先预制主梁，混凝土达到设计强度的90％后，张拉正弯矩区预应力钢束，压注水泥浆并及时清理箱梁底板通气孔。
2.设置临时支座并安装好永久支座（联端无需设临时支座）逐孔安装主梁，置于临时支座上成为简支状态，及时连接桥面板钢筋及端横梁钢筋。
3.连接连续接头段钢筋，绑扎横梁钢筋，设置接头板束波纹管并穿束。在日温最低时，浇筑连续接头、中横梁及其两侧与顶板负弯矩束同长度范围内的桥面板，达到设计强度的95%后，张拉顶板负弯矩预应力钢束，并压注水泥浆。每联箱梁形成连续的步骤详见施工顺序图。
4.接头施工完成后，浇筑剩余部分桥面板湿接缝混凝土，剩余部分桥面板湿接缝混凝土应由跨中向支点浇筑。浇筑完成后拆除一联内临时支座，完成体系转换。解除临时支座时，应特别注意严防高温影响橡胶支座质量。
5.连接顶板钢束张拉预留槽口处钢筋后，现浇调平层混凝土、喷洒防水层、栏杆、人行道、防撞侧石施工、进行桥面铺装施工及伸缩缝安装。
