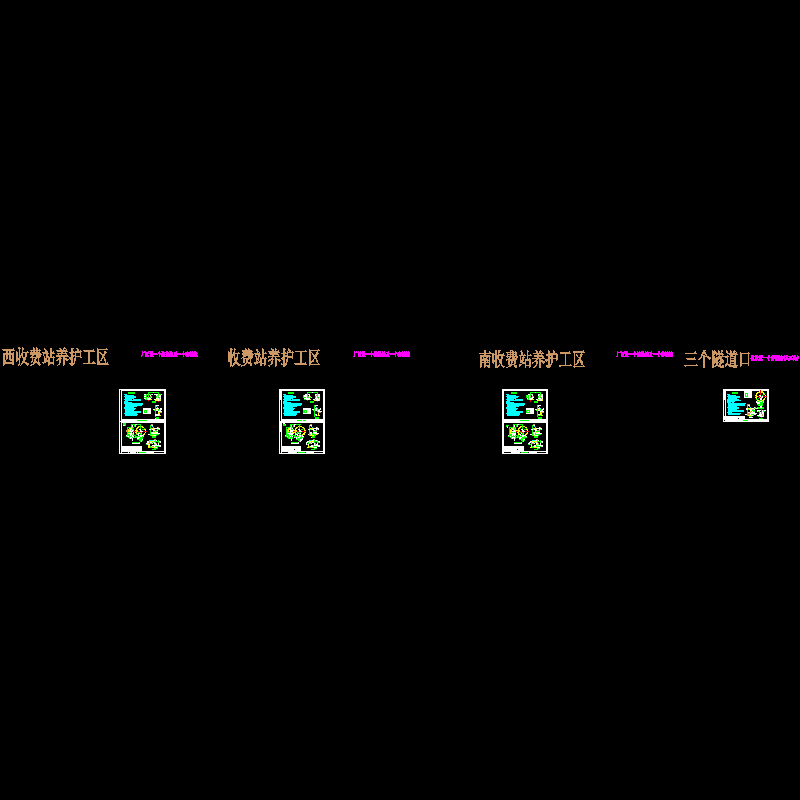

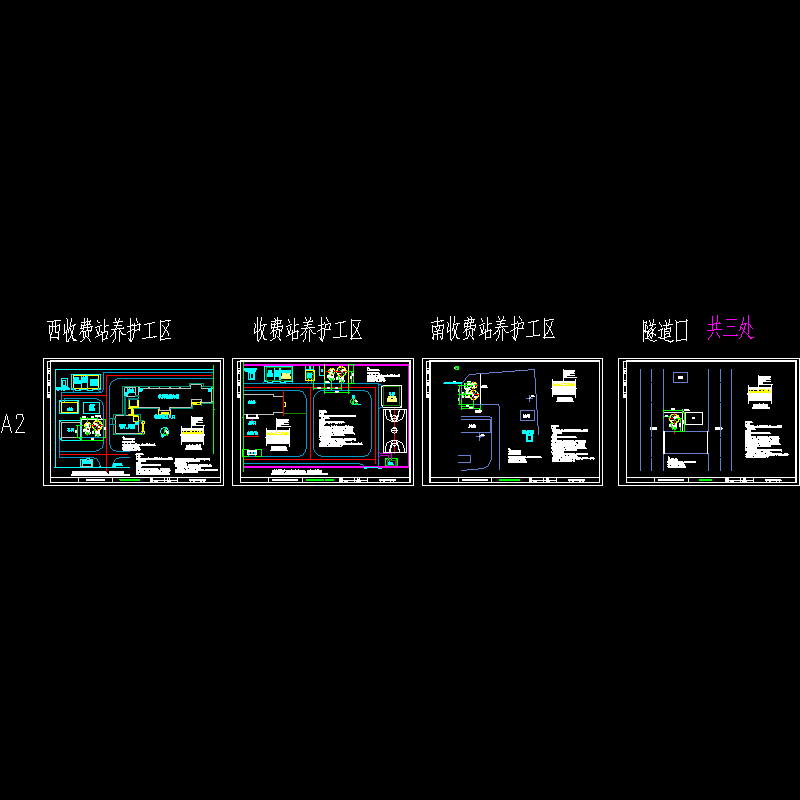

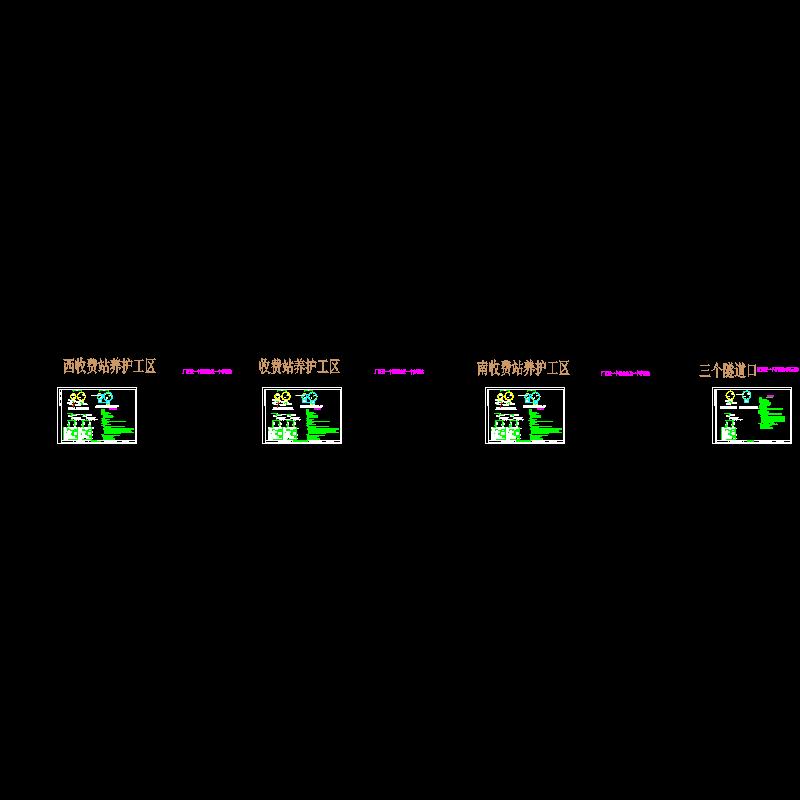

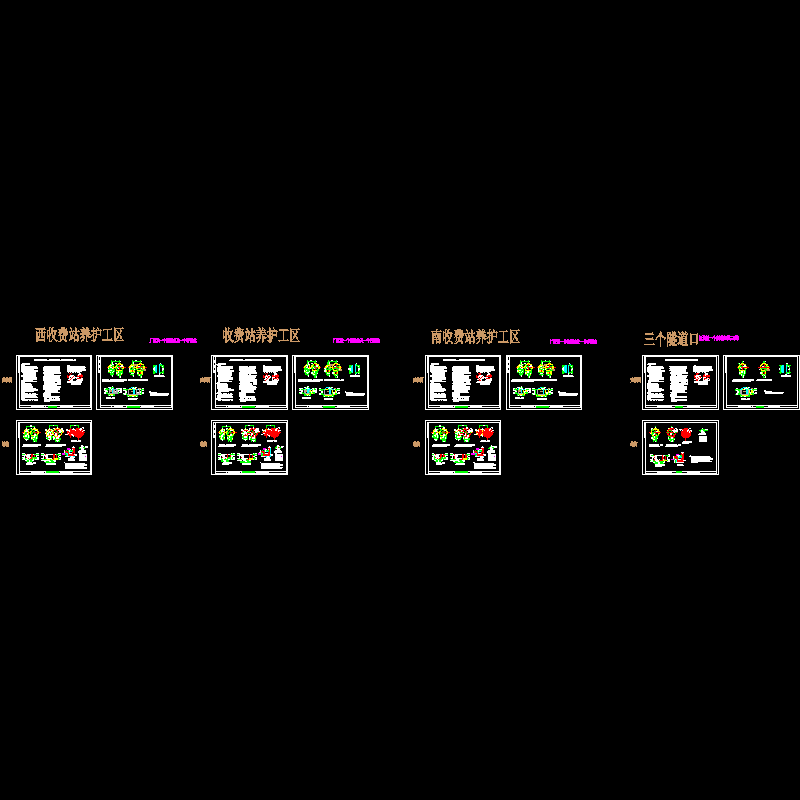

高速公路养护工区新建融雪剂搅拌池存储池（融雪池）施工CAD图纸24张

附件详情

高速公路每个养护工区内分别建设融雪剂搅拌池及融雪剂存储池各1个，融雪剂搅拌池直径3.6m，深3.5m，容积35.61m；融雪剂存储池直径6.0m，深4.0m，容积113.04m。三个养护工区共计建设融雪剂搅拌池3个，总容积106.83m，融雪剂存储池3个，总容积339.12m。选择三个分离式隧道口处中间空地各建设1个融雪剂存储池，融雪剂存储池直径6.0m，深4.0m，容积113.04m。隧道口空地共计建设融雪剂存储池3个，总容积339.12m。融雪剂搅拌池及融雪剂存储池均采用钢筋混凝土结构。排水设循环水泵两台（一用一备）输盐水泵两台（一用一备），溶盐水池一座，储存水池一座。系统运行压力最大为0.13MPa。管道应采用不锈钢管道或其他耐腐蚀管道。
……
地基持力层要求为稳定的老土层，其承载力特征值要求不小于100KPa。垫层为C15素混凝土，厚100，四周扩出基础底边各100。融雪剂存储池混凝土为C30级抗渗混凝土，抗渗等级为P8。预埋件等采用Q235B钢。
……
共计24张，设计于2015年
