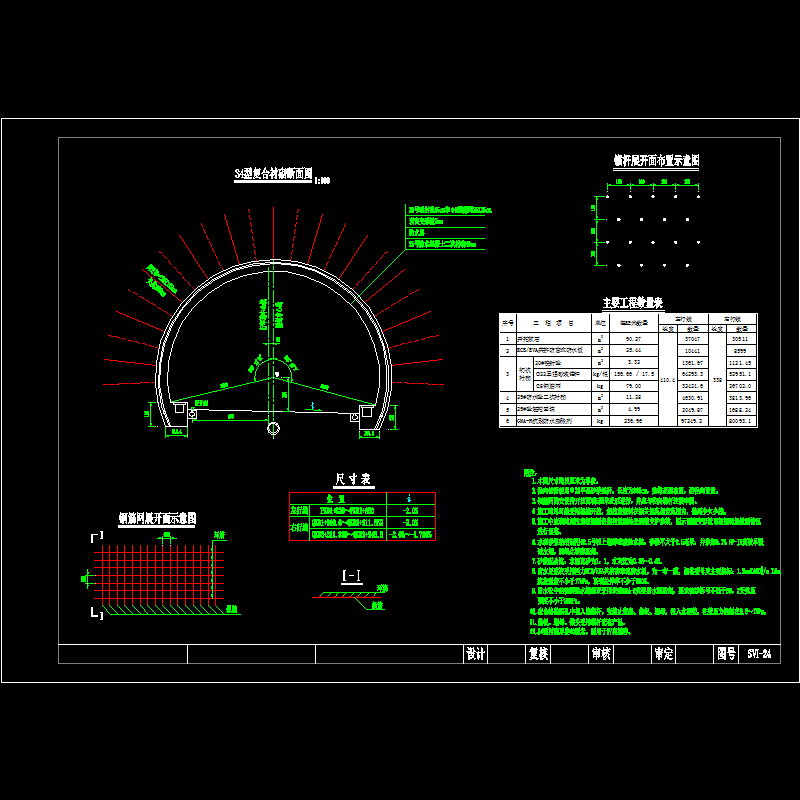

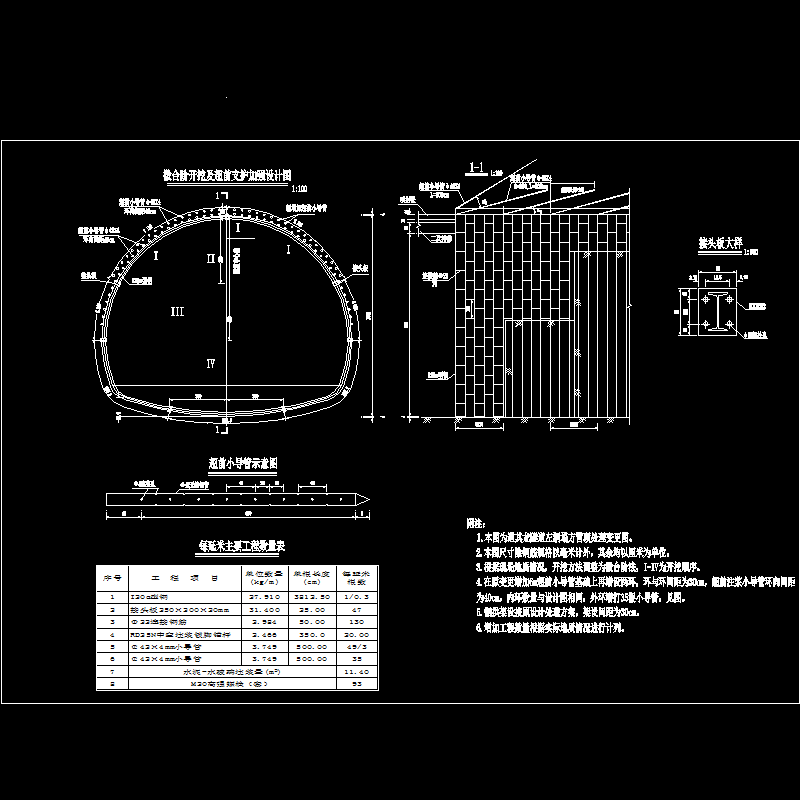

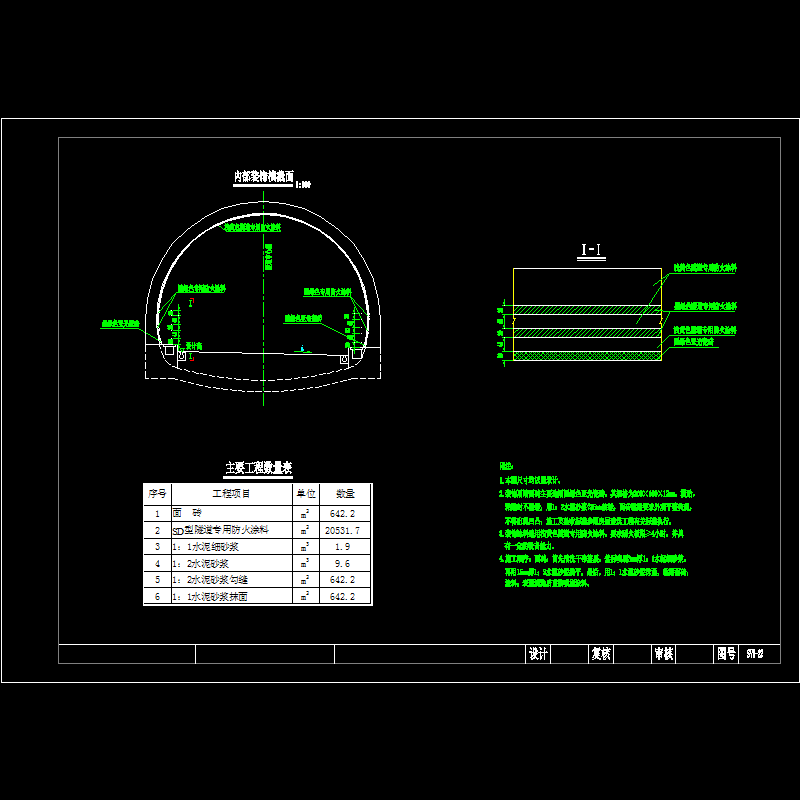

隧道工程设计CAD图纸

附件详情

隧道技术标准
1)设计时速：100km/h
2)交通量：2027年交通量44002辆/日（小客车）
3)采用单向行驶双车道分离式隧道
4)环境卫生标准：CO允许浓度
交通正常时δco≤250ppm
交通阻滞时δco≤300ppm （20分钟内）
烟雾允许浓度
交通正常时K≤0.0065m-1
发生事故时K≤0.009m-1 （20分钟内）

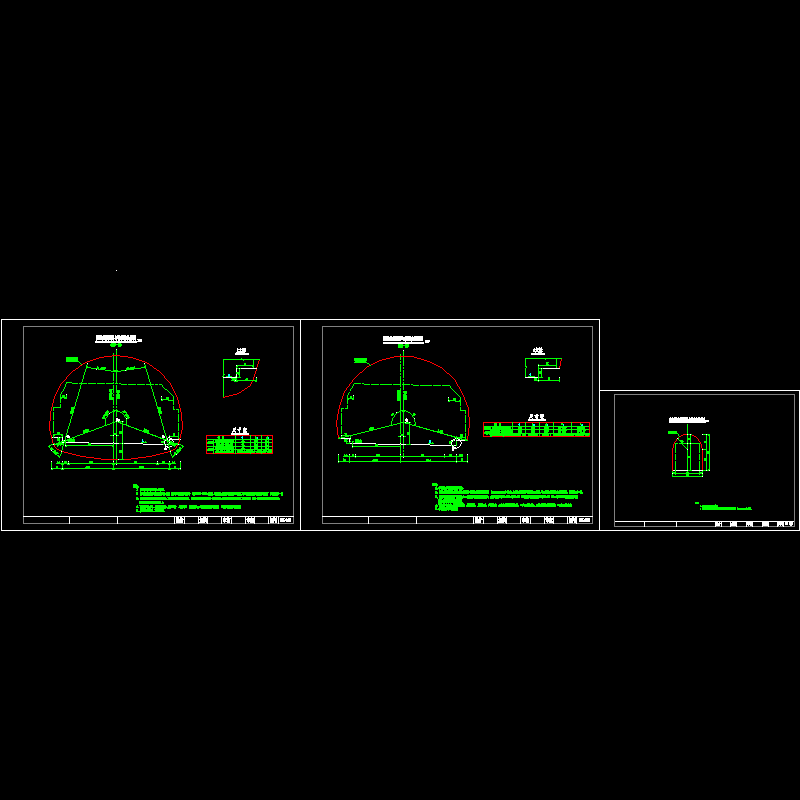

5) 隧道建筑限界：净宽：0.75 1.0 2×3.75 0.5 0.75=10.50m 净高:5m
6)平面线型：左行线位于直线段；右行线部分位于曲线隧道。
7)纵坡：左行线 2.784%；右行线 -2.800%。
