26层剪力墙结构住宅楼结构施工大样图楼梯大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：26层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：独立基础,桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 风压：0.35kN/平方米
- 参考图纸：31张
- 设计年代：近代
附件详情
该项目为福建某小区的住宅楼，地上26层，地下1层，建筑高度78.3米，结构体系为剪力墙结构，基础采用人工挖孔桩基础（局部独立基础）。
该资料包含：
结构设计说明
、人工挖空灌注桩设计说明、大样详图、基础平面图、墙柱
平面布置图
、结构平面图、梁配筋图、楼梯大样图等共31张图纸。
二十三层结构平面图

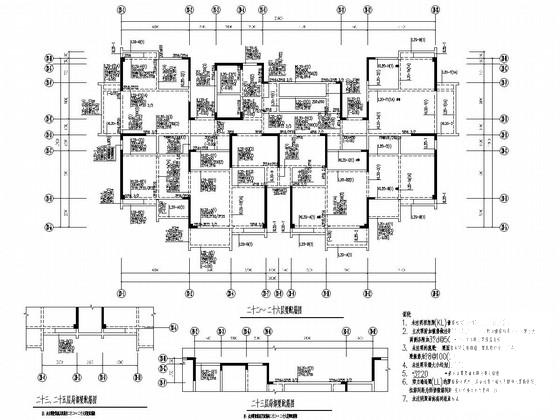

二十二~二十六层梁配筋图

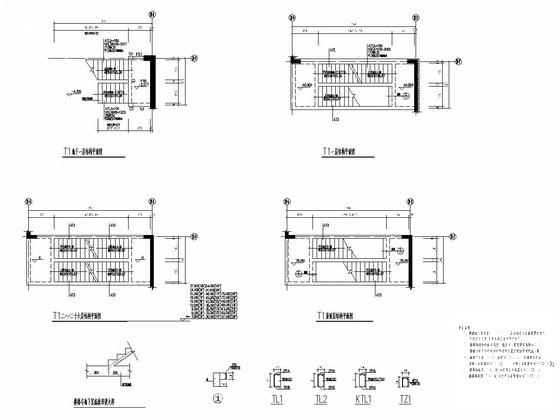

楼梯详图

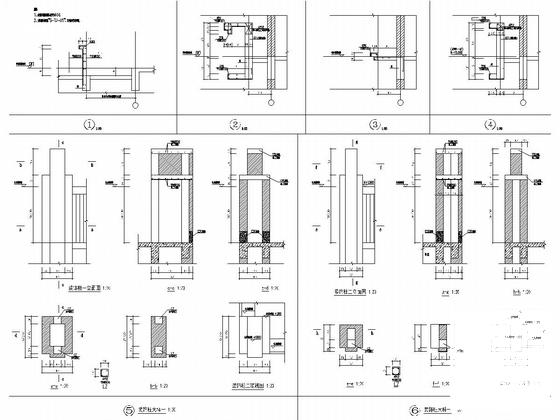

大样详图（四）
地下一层墙体平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
剪力墙结构楼梯 - 1 -
剪力墙结构楼梯 - 2 -
剪力墙结构楼梯 - 3 -
剪力墙结构楼梯 - 4 -
剪力墙结构楼梯 - 5 -
剪力墙结构楼梯 - 6
以上是部分截图，请下载附件后查看完整高清内容
