桥梁挂蓝设计CAD图纸

资料简介
赚取积分

附件详情

1、设计说明
2、材料数量汇总表

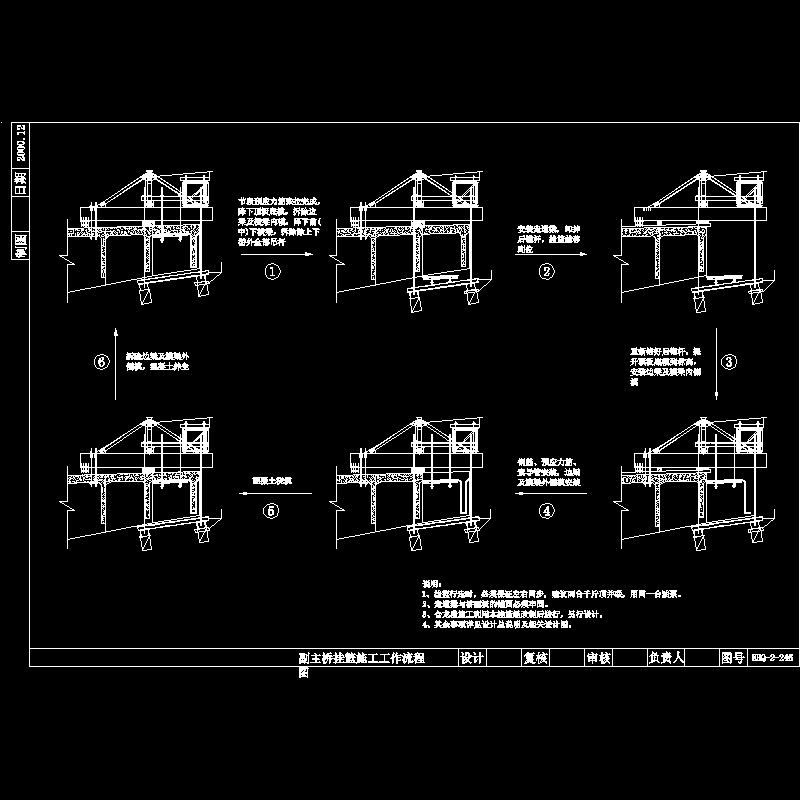

3、主梁施工工作流程图

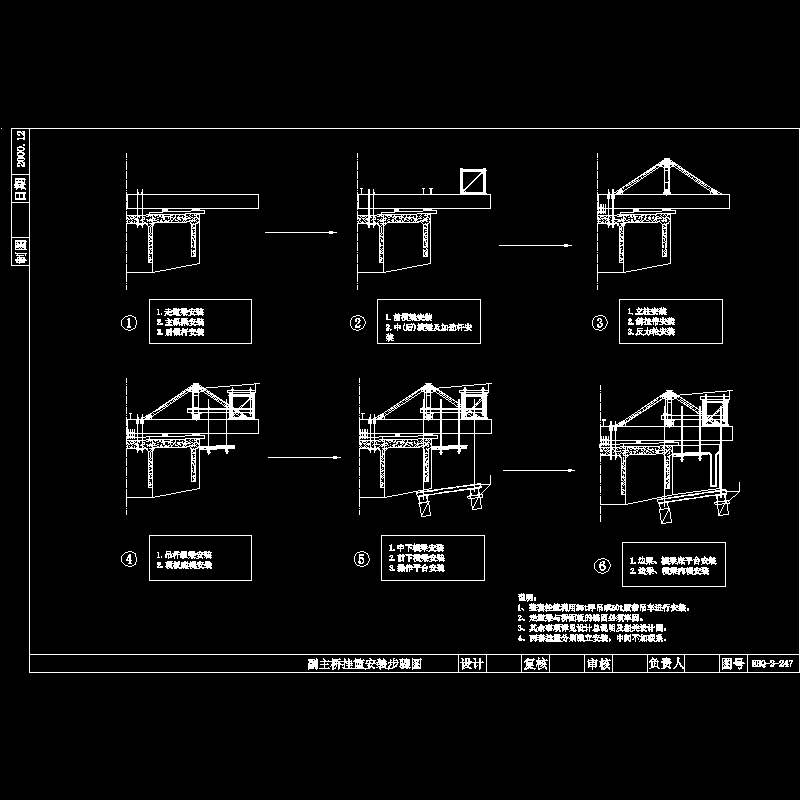

4、挂篮安装步骤图

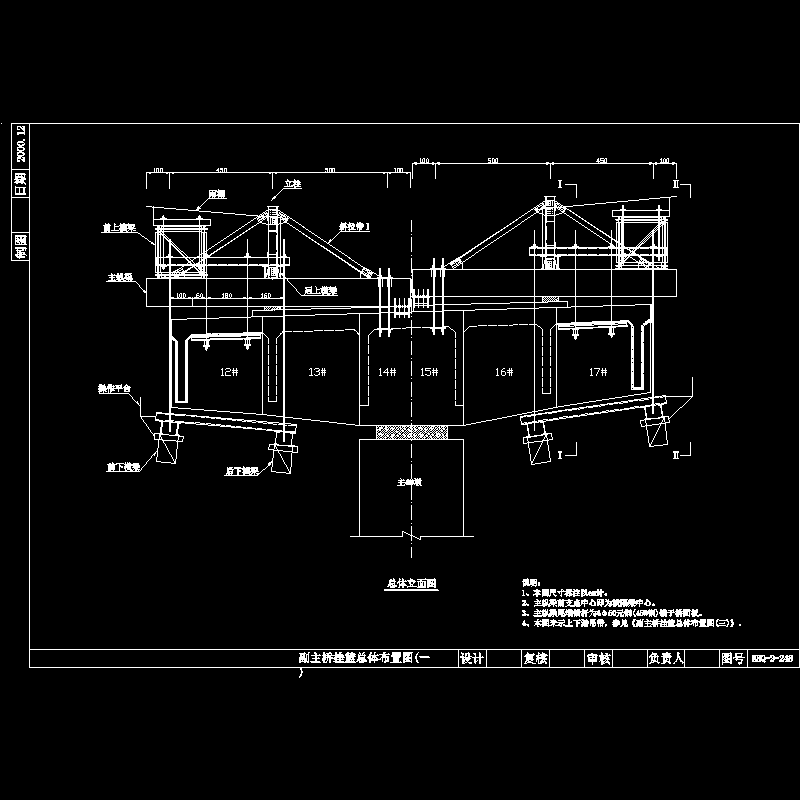

5、副主桥挂蓝总体布置图(一)

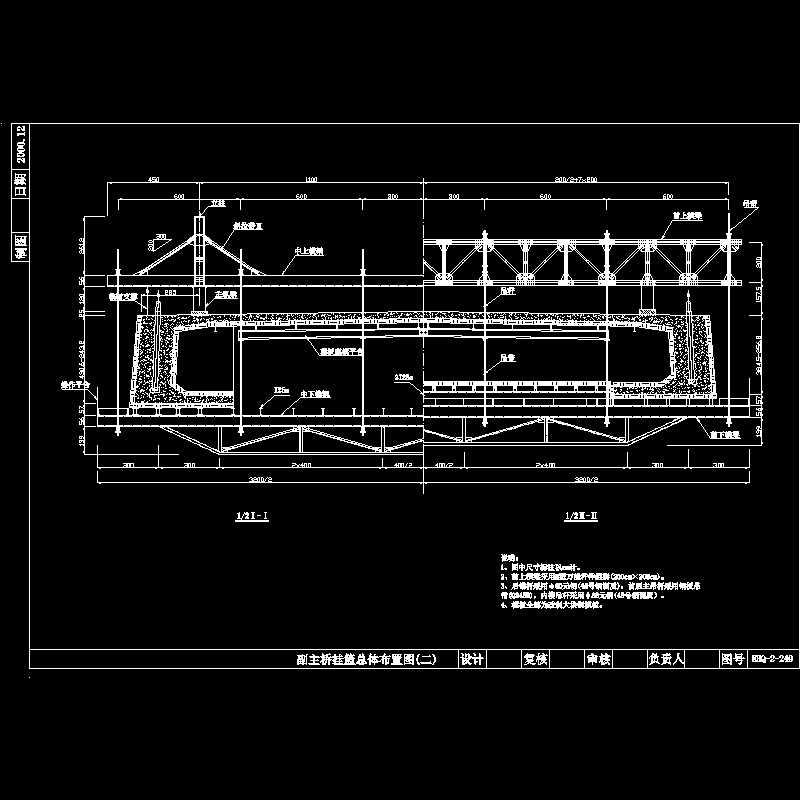

6、副主桥挂蓝总体布置图(二)

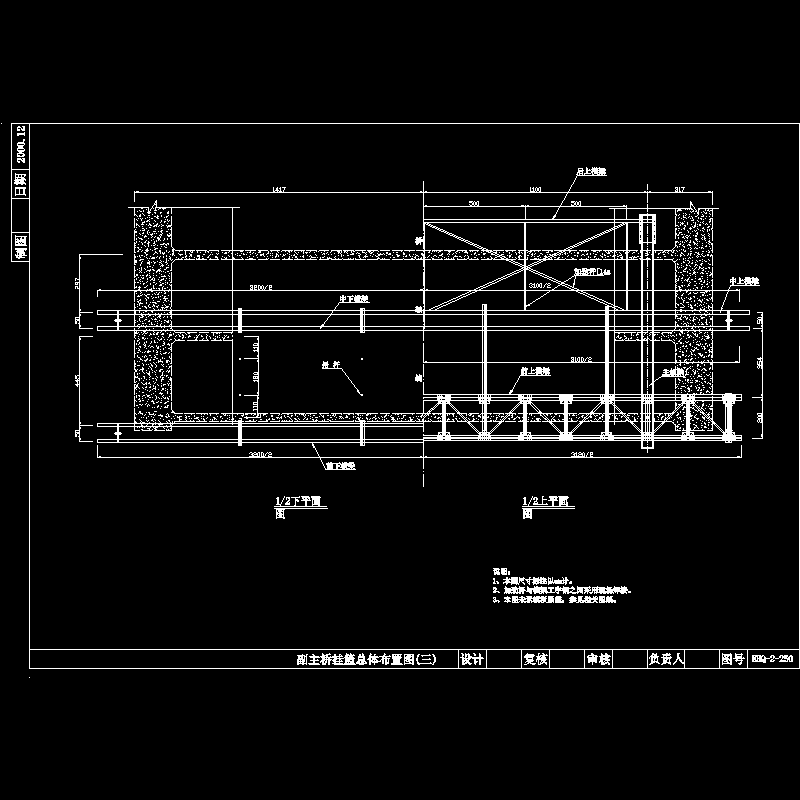

7、副主桥挂蓝总体布置图(三)
8、主纵梁结构图(一)
9、主纵梁结构图(二)
10、立柱结构图
11、斜拉带设计图
12、吊带(杆)设计图(一)
13、吊带(杆)设计图(二)
14、横梁结构图(一)
15、横梁结构图(二)
16、横梁结构图(三)
17、挂篮行走结构图(一)
18、挂篮行走结构图(二)
19、挂篮定位、调整系统设计图
20、副主桥挂篮模板总体布置图(一)
21、副主桥挂篮模板总体布置图(二)
22、底模平台设计图(一)
23、底模平台设计图(二)
24、底模平台设计图(三)
25、预埋件及预留孔平面布置图
26、卸架对口楔设计图

附件详情

施工要点
挂篮安装及荷载试验
(1)挂篮走道梁安装就位并锚固；
(2)主纵梁安装就位并锚固；
(3)中(后)上横梁安装，前上横梁安装；
(4)前(中)下横梁安装；
(5)顶板底模系统安装，边梁、横梁内侧模板安装；
(6)用水箱、杆件、成捆钢筋和砂袋压重，两套挂篮对称进行，分级加载，第一次加到节段重量的50%，然后加到80%、105%、和120%；
(7)对称撤除压重件；
(8)观测挂篮各部位受力及变位情况并做好记录。

挂篮行走系统设计图

横梁结构图

斜拉带设计图
