4层框架结构学生宿舍建筑结构全套施工大样图

附件详情

该项目是小学宿舍楼项目，地上4层，框架结构，建筑设计面积：4039.11平方米，包括：男生宿舍和女生宿舍。长度为54.60m；宽度分别为19.00m，四层，均为学生寝室，抗震设防烈度为6度，采用预应力混凝土管桩基础，桩基设计等级为丙级。

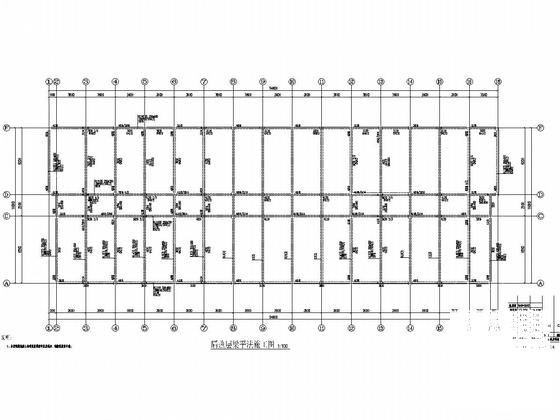

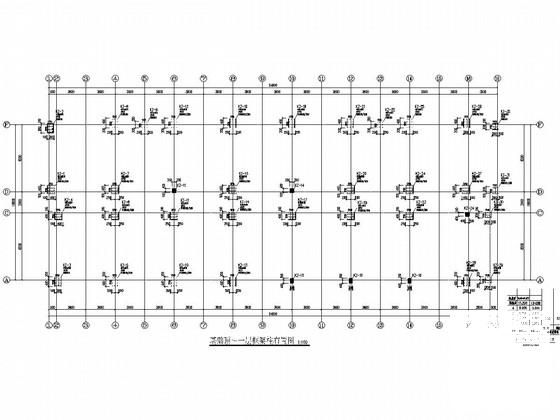

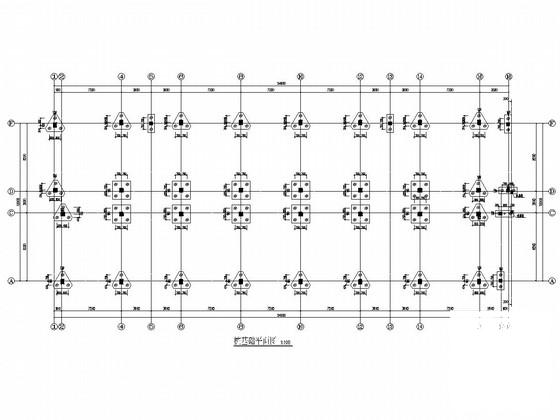

结构专业该资料包含：结构设计总说明，桩基础 平面布置图 ，桩基础大样图，框架柱布置图，梁平法施工图，板配筋图，隔热层结构图，楼梯施工图，共计20张图。
建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，卫生间大样图，墙身大样，门窗表，门窗大样，节点大样，共计18张图。
