地上18层框架剪力墙结构住宅楼结构施工大样图

附件详情

该项目为湖北某小区住宅楼，结构层数为17+1层，结构总高度为50.9米，属于A级高度，结构体系为钢筋混凝土框架剪力墙结构，基础采用人工挖孔桩基础，6度设防。

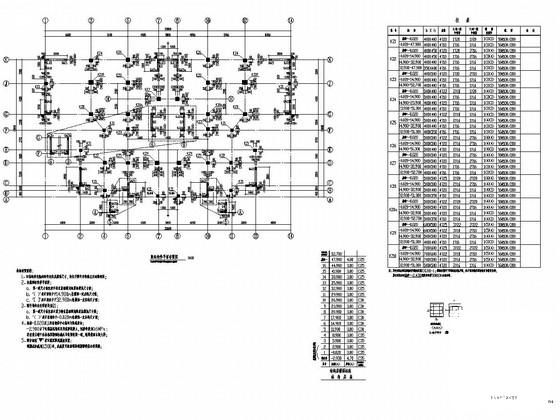

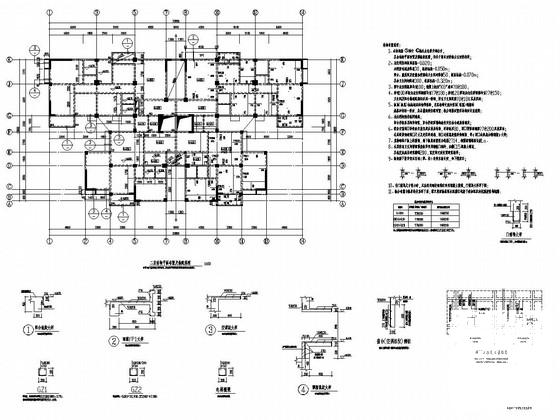

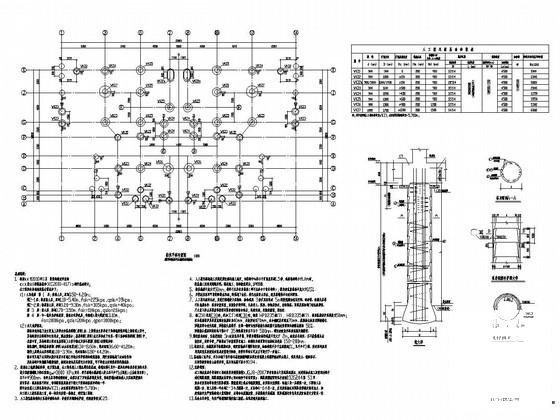

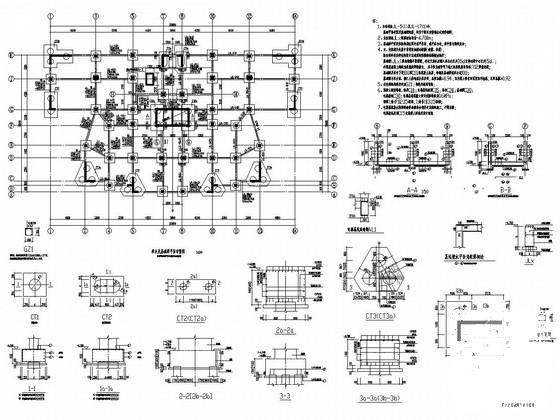

该资料包含： 结构设计说明 、钢混凝土结构平面整体表示法(平法)、柱施工图说明、桩位平面布置图及桩大样图、承台及基础梁平面布置图、竖向构件 平面布置图 、竖向构件详图、集水井大样、结构平面布置及板配筋图、梁配筋平面图、楼梯平面施工图等共15张图纸。
