5300平11层员工宿舍楼建筑结构施工图纸

附件详情

该项目是大学教师宿舍楼项目，位于安徽合肥，地上11层，剪力墙结构，建筑设计面积：5365.74平方米，基础采用桩基，基础设计等级为乙级，抗震设防烈度为7度。

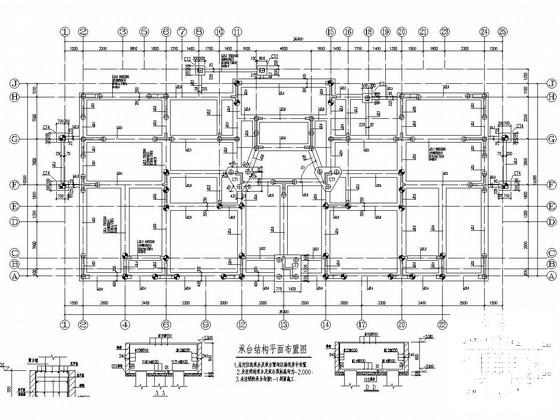

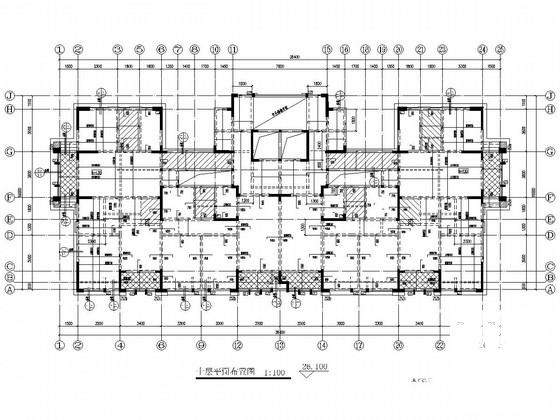

结构专业该资料包含：结构设计总说明，桩位平面布置图，承台结构平面布置图，各层结构 平面布置图 ，墙、柱布置图，梁平法施工图，楼梯图等共计27张图。

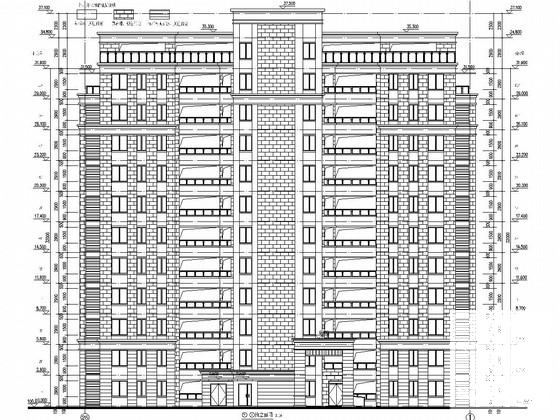

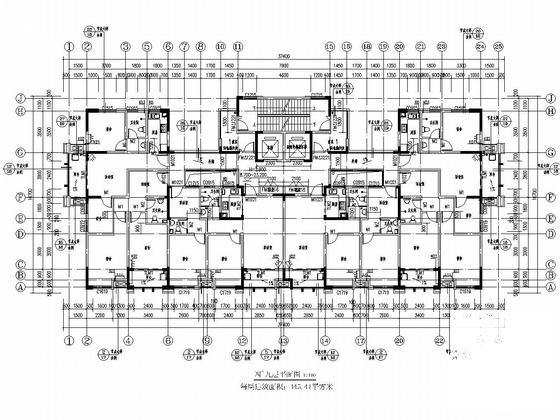

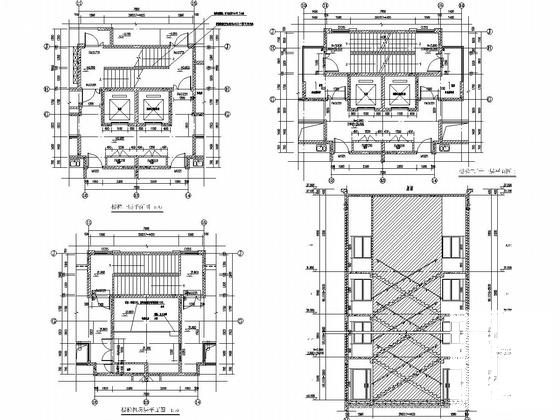

建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图，宿舍标准层平面放大图，节点详图，门窗大样及门窗表，楼梯图等共计20张图。
分享投稿时间：近几年10月。
