路基方圆形窗式护面墙设计CAD图纸

附件详情

  • 参数及数量表
  • 护面墙断面
  • 窗体断面
  • 窗体平面图
  • 护面墙立面

附件详情

附注:
1.图中尺寸均以厘米计,表中H以米计。
2.本图为方圆形窗式护面墙设计图,适用于强风化岩土稳定挖方边坡防护。
3.护面墙每10m长为一段,中间设置伸缩缝(缝宽2cm,内填沥青防水材料)。护面墙适用于无明显不利岩体结构面边坡防护。
4.表中每延米防护数量已综合考虑边坡平台及平台排水沟、碎落台的铺砌及边坡开挖面的不平整浆砌片石增量。
5.护面墙窗体的布置应以美观为原则,墙高8m时设2排,墙高10m时设3排。
……共计1张,设计于2014年

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

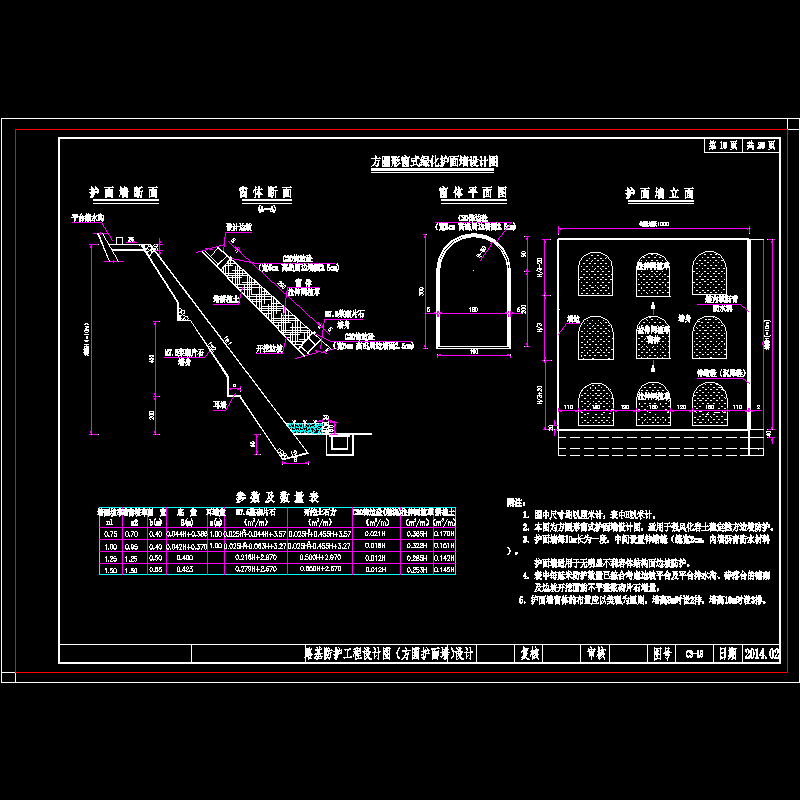

  • 路基方圆形窗式护面墙设计CAD图纸 - 1
