铁路桥台构造大样CAD图纸

附件详情

附注:
1、本图尺寸除注明者外,其余均以厘米计。
2、桥台空心部分靠近胸墙边缘设栏杆,以防检查桥台时人和工具掉落桥台空心处。
3、架桥机支腿一律不得支在桥台检查通道的悬臂上。
4、桥台大样图中前墙高h1=H H1 0.689-h0-hd-0.5 m。
5、支承垫石尺寸考虑桥梁曲线布置,采用计算外包取值,并在横向布置与桥墩统一。曲线桥梁布置:桥台按直线法布置,梁按平分中矢法布置。
6、台身前墙预留两个10cm排水孔,利于桥台空心部分排水。
7、采用本图设计施工时,应依据具体的轨道类型、防水层形式等,核实轨底至支承垫石顶高度值。
8、台顶施工时,应按CRTSⅡ型板式无碴轨道设置侧向挡块并预埋钢筋,挡块具体位置见轨道专业相关图纸。
9、台顶设置顶宽310cm加高平台,距台端1.45m铺设泡沫塑料板区域加高平台高15mm,其它区域加高平台高65mm。
……
共1张(2009年编制)

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

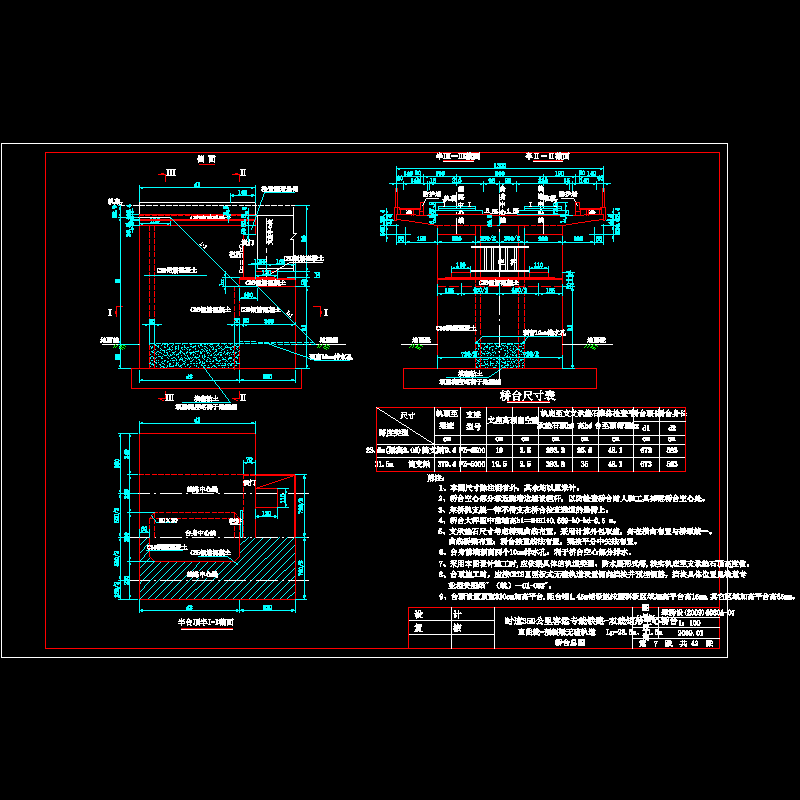

  • 铁路桥台构造大样CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
