桥梁主梁搭架现浇支架布置CAD图纸

附件详情

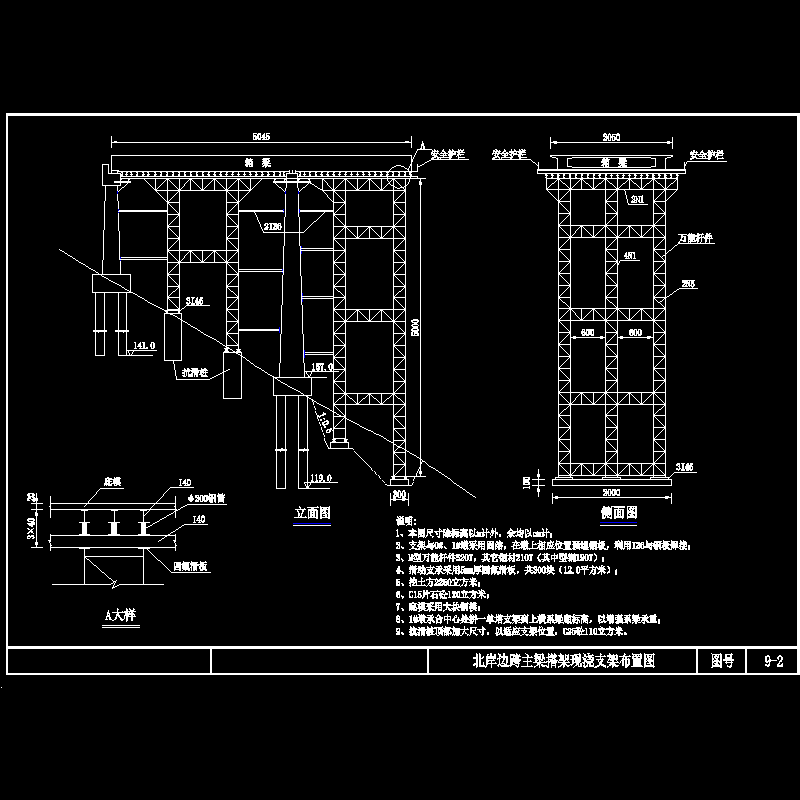

说明:
1、本图尺寸除标高以m计外，余均以cm计；
2、支架与0#、1#墩采用固结，在墩上相应位置预埋钢板，利用I36与钢板焊接；
3、M型万能杆件520T，其它钢材210T（其中型钢190T）；
4、滑动支承采用5mm厚四氟滑板，共300块（12.0平方米）；
5、挖土方2250立方米；
6、C15片石砼120立方米；
7、底模采用大块钢模；
8、1#墩承台中心处拼一单塔支架到上横系梁底标高，以增强系梁承重；
9、抗滑桩顶部加大尺寸，以适应支架位置，C25砼110立方米。
