3层综合楼和教学楼及食堂连廊建筑结构施工图纸
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：5张
- 设计年代：近代
附件详情
本图纸是教学楼-综合楼，综合楼和食堂连廊图纸，框架结构，教学楼-综合楼之间连廊为3层，综合楼-食堂为1层连廊，该资料包含：基础图，柱布置图，梁配筋图，板配筋图，共计5张图。
分享投稿时间：近几年5月。

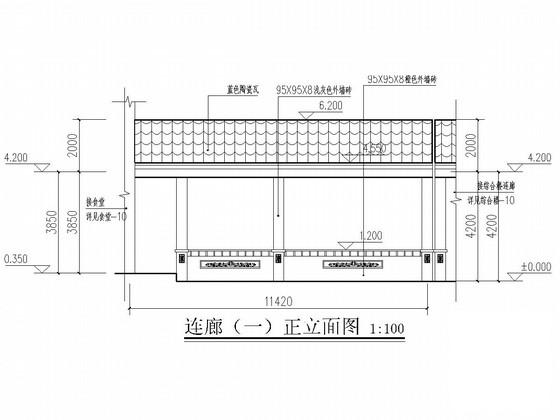

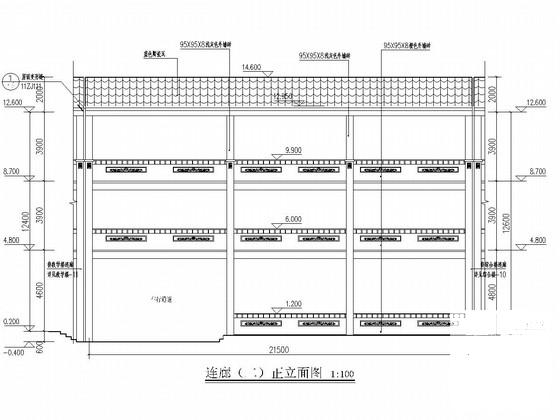

教学楼-综合楼连廊立面图

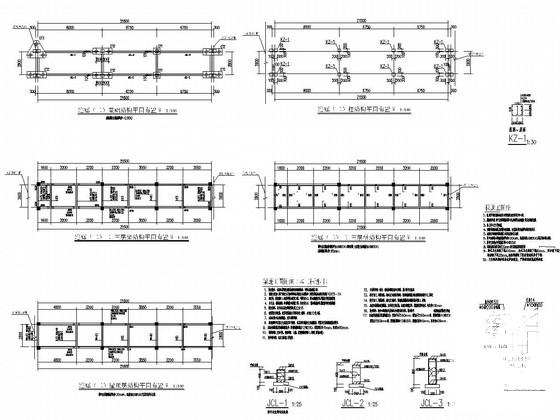

连廊结构图

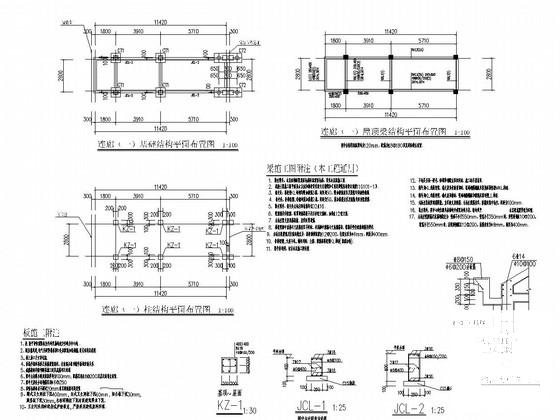

连廊结构 平面布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
教学楼建筑施工图纸 - 1 -
教学楼建筑施工图纸 - 2 -
教学楼建筑施工图纸 - 3 -
教学楼建筑施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-03
- 评论次数：0
- 浏览次数：0
- 文件大小：0.65 MB
- 收藏次数：0
-
文件名称：
附件-995887876856655585855.rar
