钢筋混凝土板拱桥台桩配筋节点CAD详图纸设计

附件详情

1.钢筋混凝土板拱,计算跨径L=20.0m,桥宽B=10.0m;
2.桥型:上部结构采用钢筋混凝土板拱.主拱圈高度为60cm,失跨比1:8,主拱圈采用圆弧线.下部结构为群桩基础,钻孔灌注桩,桩径φ100cm;
3.设计荷载:人群:4.5KN /平方米;

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

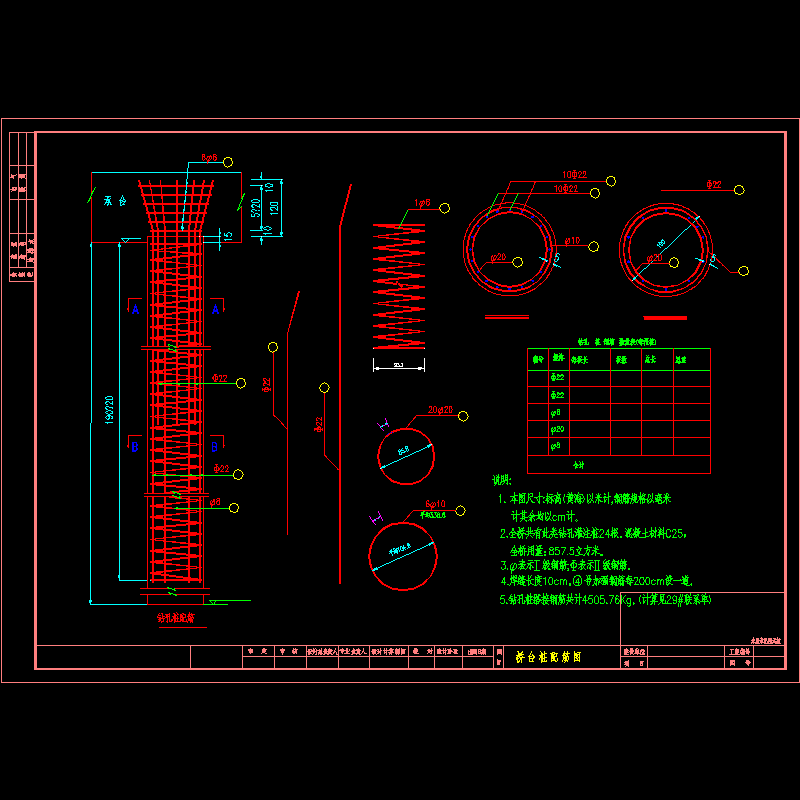

  • 钢筋混凝土板拱桥台桩配筋节点CAD详图纸设计 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
