4700平米3层工字型框架结构小学教学楼建筑结构施工图纸

附件详情

该项目是小学教学楼项目，地上3层，框架结构，总建筑设计面积：4700.41平方米，占地面积：1818.47平方米，现浇钢砼梁板式楼盖，天然地基柱下钢筋混凝土独立基础，基础设计等级为丙级，抗震设防烈度为7度。

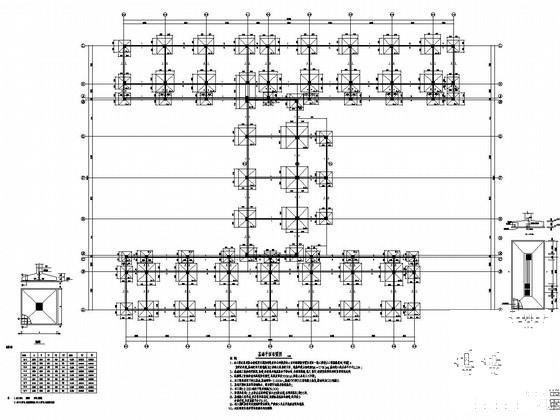

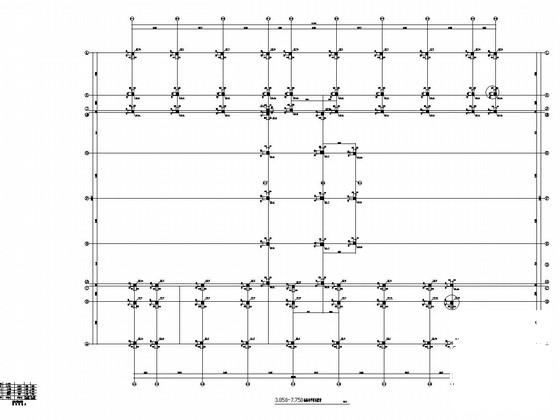

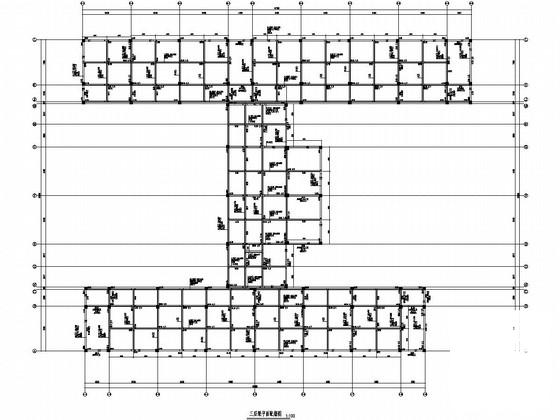

结构专业该资料包含： 结构设计说明 ，基础结构平面图，墙柱平法施工图，基础梁平面配筋图，各层梁平面配筋图，现浇板配筋图，楼梯配筋图，共计16张图。

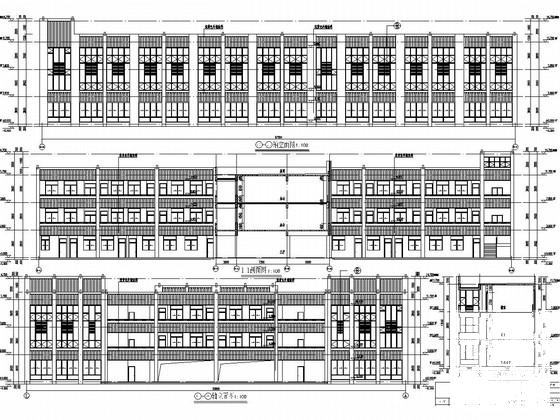

建筑专业该资料包含：建筑设计说明，建筑材料做法表，建筑节能设计专篇，平面图，立面图，剖面图，墙身详图，卫生间详图，各教室 平面布置图 ，共计14张图。
分享投稿时间：近几年4月。
