30m预应力混凝土连续T梁中跨梁肋钢筋布置节点CAD详图纸设计
附件详情
设计标准
设计车辆荷载：汽车-超20级，挂车-120
桥面宽度：(0.5 净11 0.5)m。
桥面横坡：2%
斜交角度：0°
地震烈度：按Ⅷ度设防。
技术指标
1、主梁片数：5片梁
2、预制梁长：29.39 x(x=-0.35~0.35) 米（边跨），29.3 x(x=-0.35~0.35)米（中跨）
3、预制梁高：1.8米；组合梁高：1.95米
4、预制梁安装重量： 边跨中梁639KN，边跨边梁594KN；中跨中梁630KN，中跨边梁584KN。
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

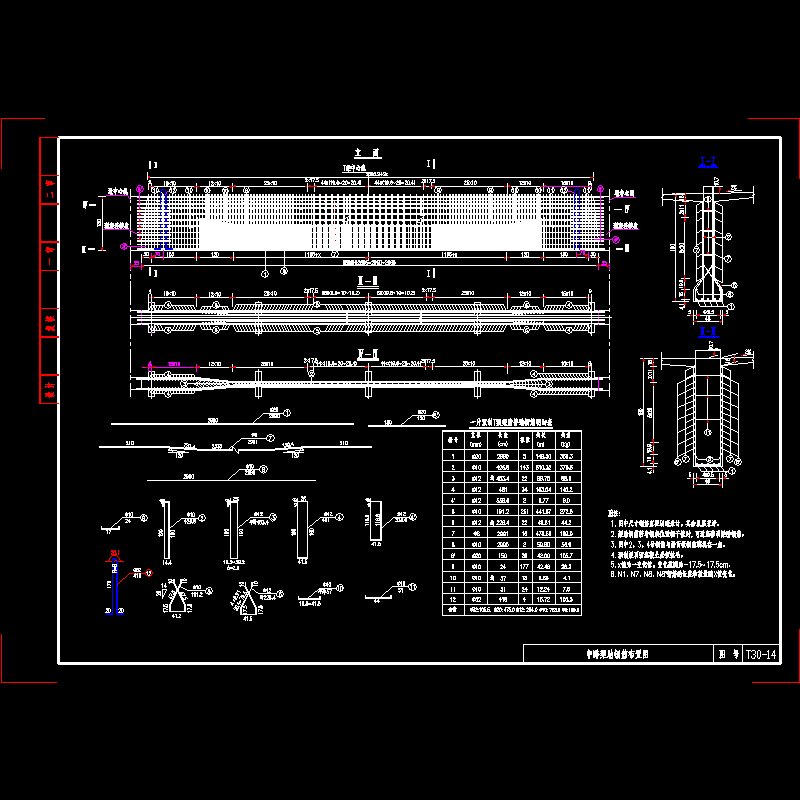

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
