7层异形柱框剪结构住宅楼结构施工大样图

附件详情

20#楼，地上7层，地下1层，标准层层高3.0m，顶层层高3.6m。结构高度：27.8m。主楼采用异形柱框剪结构，地下车库采用框架结构，独基、条基、墩基，嵌固部位：基础顶面，抗震设防烈度为6度，基础设计等级为乙级。

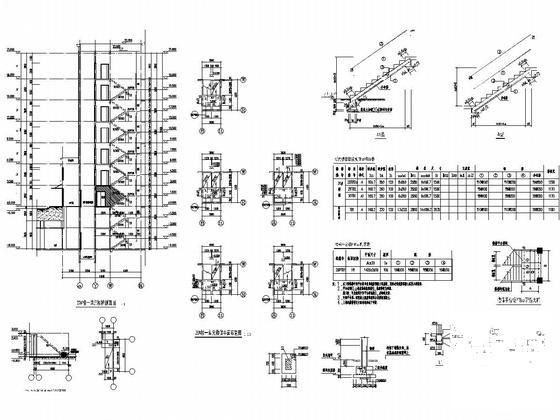

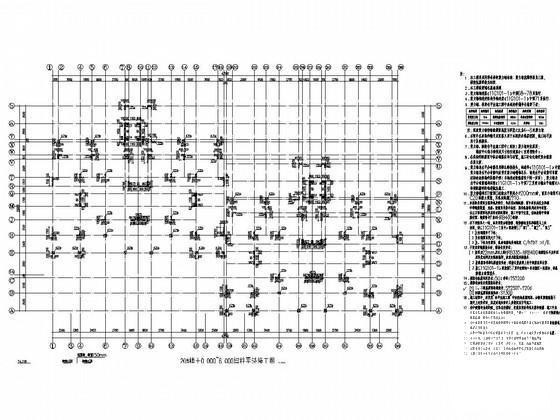

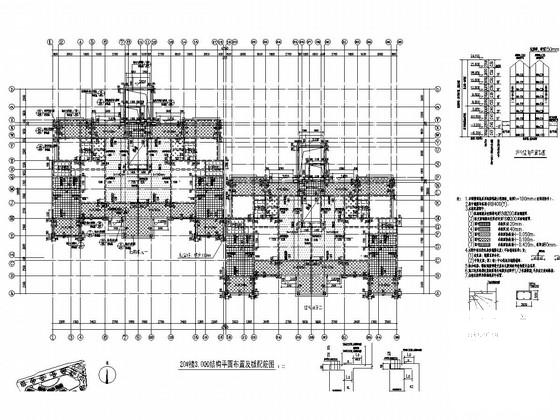

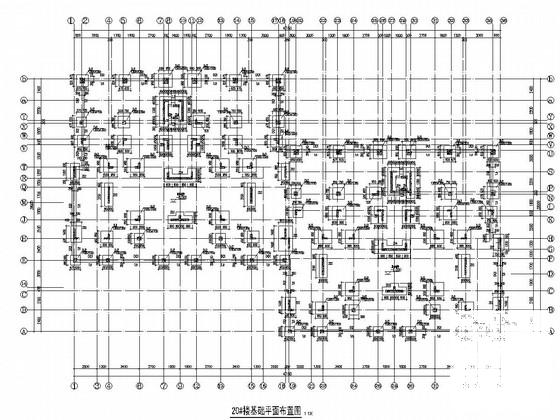

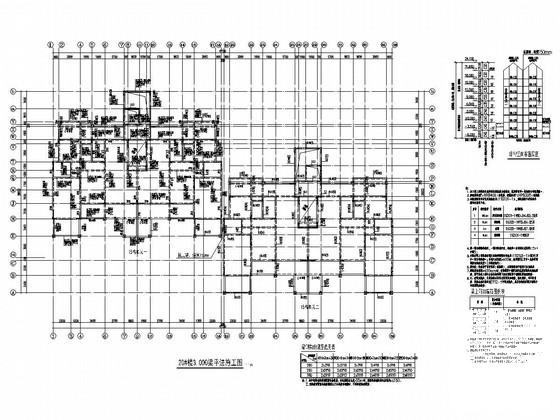

该资料包含：结构设计总说明，钢筋混凝土电梯井道详图，地下室外墙设计说明，基础设计说明，基础图，独基图，墙柱平法施工图，结构平面布置及板配筋图，梁平法施工图，楼梯图，大样图等共计28张图。
