钢便桥设计CAD图纸

  • 位置:重庆
  • 使用性:公路桥

附件详情

  • 钢便桥配筋图,桥台总体布置图,便桥修改说明,总说明

附件详情

1.主桁用321型装配式公路钢桥桁架加强型,上承式形式,跨径11.82米,全桥长12.11米。桥面宽12米(2.5米 2×3.5米 2.5米),分2个机动车道和2个非机动车、行人混合道。桥宽方向等间距布置26排桁架,桁架横向间距0.45米,两侧用 装配式 公路钢桥桁架做栏杆。
2.用支撑架将桁架每隔6米两两相连,支撑架成梅花形布置。
3.在桁架上弦杆上铺设8厘米厚的横木板;横木板上铺设8毫米的花纹钢板。


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

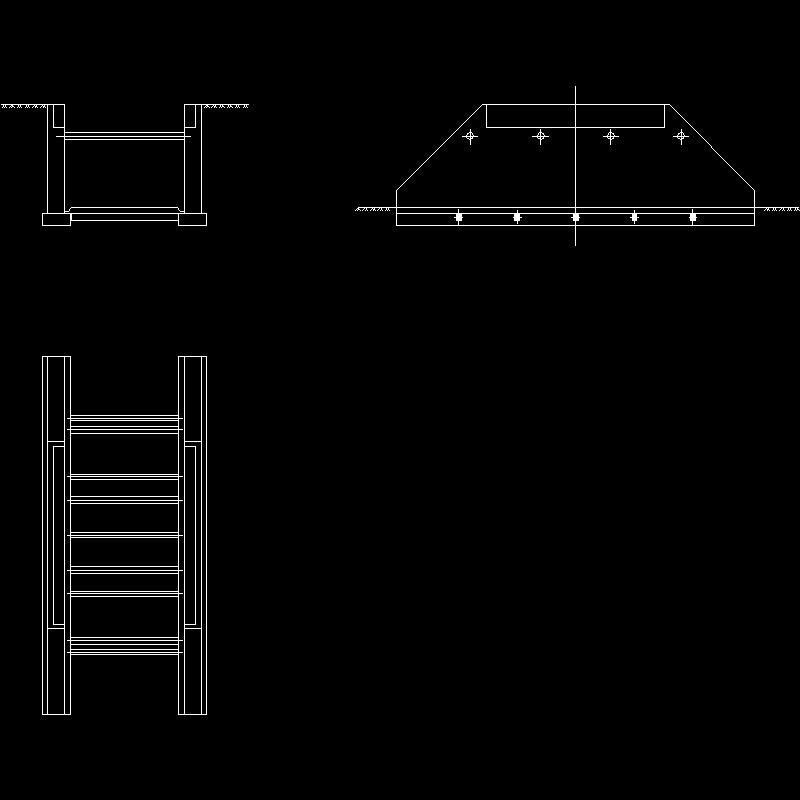

  • 桥台总体布置图.dwg
    桥台总体布置图.dwg

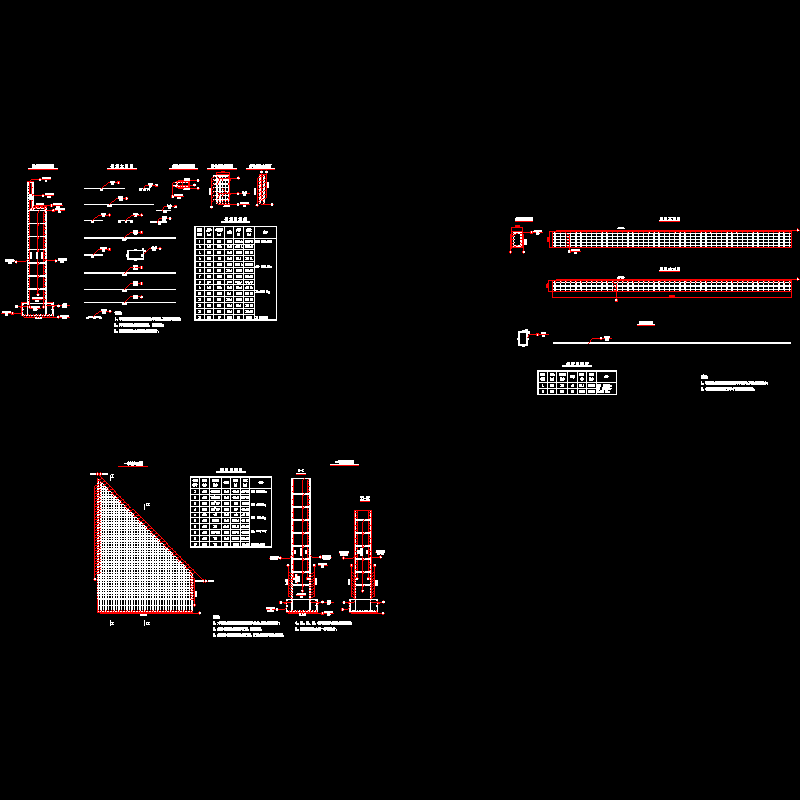

  • 钢便桥配筋.dwg
    钢便桥配筋.dwg
以上是部分截图,请下载附件后查看完整高清内容
