11层剪力墙住宅楼结构设计施工图纸

资料简介
赚取积分

建筑类别：住宅,商业
建筑高度类型：多层建筑
建筑地上层数：11层
建筑地下层数：1层
图纸设计深度：施工图
建筑设计结构形式：钢筋混凝土结构
民用建筑设计使用年限：50年
地基类型：复合地基（CFG桩）
防水等级：二级
基础形式：筏基
结构安全等级：二级
地基基础设计等级：乙级
抗震设防烈度：7度抗震
风压：0.40kN/平方米
地下室功能：储藏室
参考图纸：58张
设计年代：近代

该项目为苗庄新区E地块2＃楼；地上功能有商业网点、住宅等，室外地面到主体建筑结构屋面的高度为33.85m。建筑基底面积为776.9m，总建筑面积为8713.7m，其中地下室建筑面积为737.9m，该项目为住宅楼，地下室为储藏室，地上1～2层为商业服务网点，3～11层为住宅，地上商业服务网点建筑面积为1508.4m，住宅面积为6379.2m，顶层电梯机房建筑面积为88.2m。采用筏形基础设计等级为乙级。

该资料包含：结构设计总说明，结构平面图，楼梯详图，混凝土结构施工图（无结构设计说明），建筑设计说明，各种建筑图，总计150多张图。

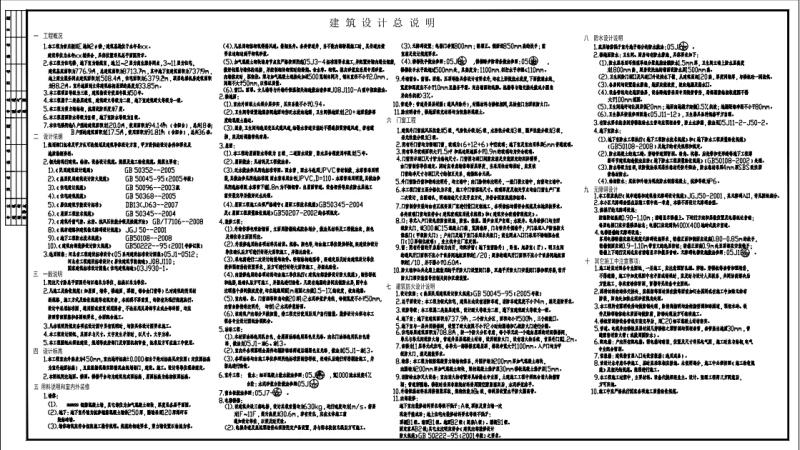

建筑设计总说明

基础筏板配筋图

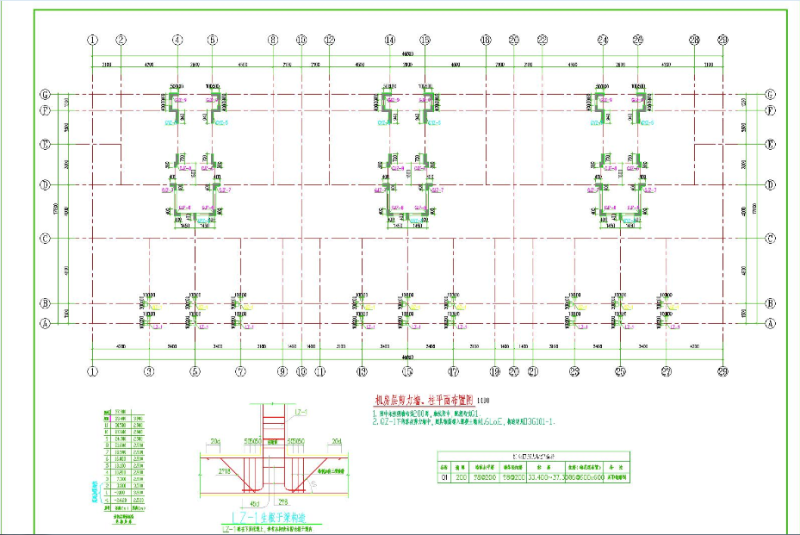

机房层剪力墙、柱平面布置图

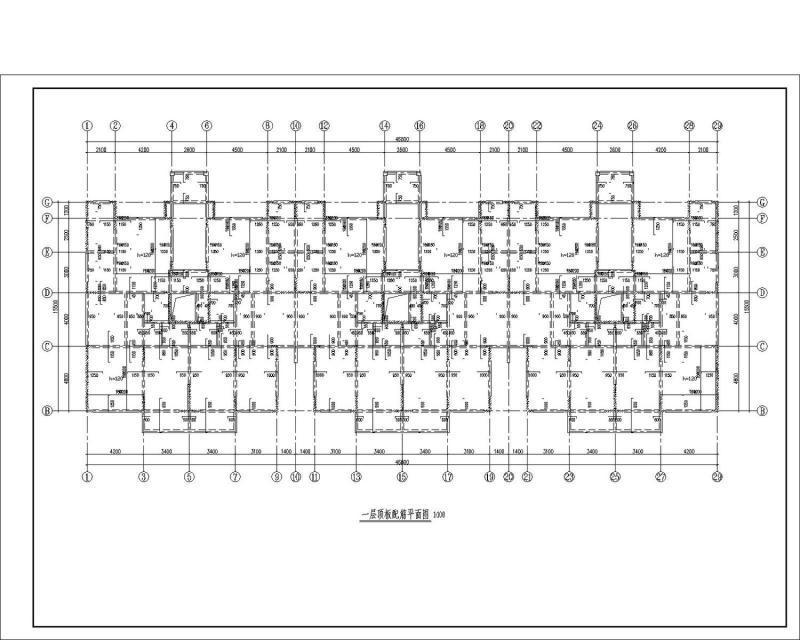

一层顶板配筋平面图

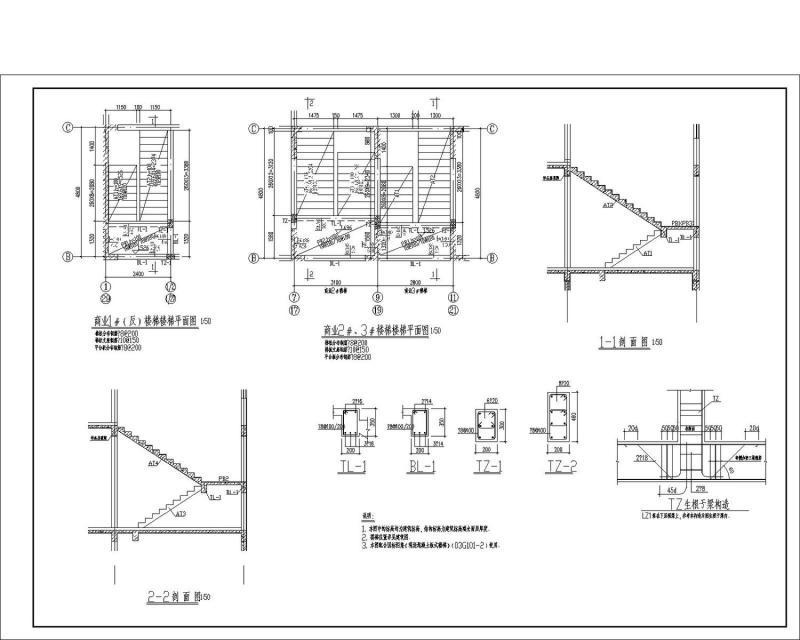

楼梯平面图
