城市道路无障碍设计说明及通用CAD大样图37张（缘石盲道）...

附件详情

人行道路无障碍设施与设计要求：
缘石坡道：人行道在交叉路口、街坊路口、单位出口、广场入口、人行横道及桥梁、隧道、立体交叉等路口应设缘石坡道。
坡道与梯道：城市主要道路、建筑物和居住区的人行天桥和人行地道，应设轮椅坡道与安全梯道；在坡道与梯道两侧应设扶手。城市中心地区可设垂直升降梯取代轮椅坡道。行人二次过街应设坡道。
盲道：1．城市中心区道路、广场、步行街、商业街、桥梁、隧道、立体交叉及主要建筑物地段的人行道应设盲道。2．人行天桥、人行地道、人行横道及主要公交站台应设提示盲道。
人行横道：1．人行横道的安全岛应能使轮椅通行。2．城市主要道路的人行横道宜设过街音响信号装置。
标志：1．在城市广场、步行街、商业街、人行天桥、人行地道等无障碍设施的设置，应设国际通用无障碍标志牌。2．城市主要地段的道路和建筑物宜设盲文位置图。
……
盲道按使用功能可分为2类：
1）行进盲道：呈条状形，每条高出地面5mm，可使盲杖和脚底产生感觉，便于指引视力残疾者安全地向前直线行走。
1）提示盲道：呈圆点形，每个圆点高出地面5mm，可使盲杖和脚底产生感觉，便于告知视力残疾者前方路线的空间环境将出现变化。
……

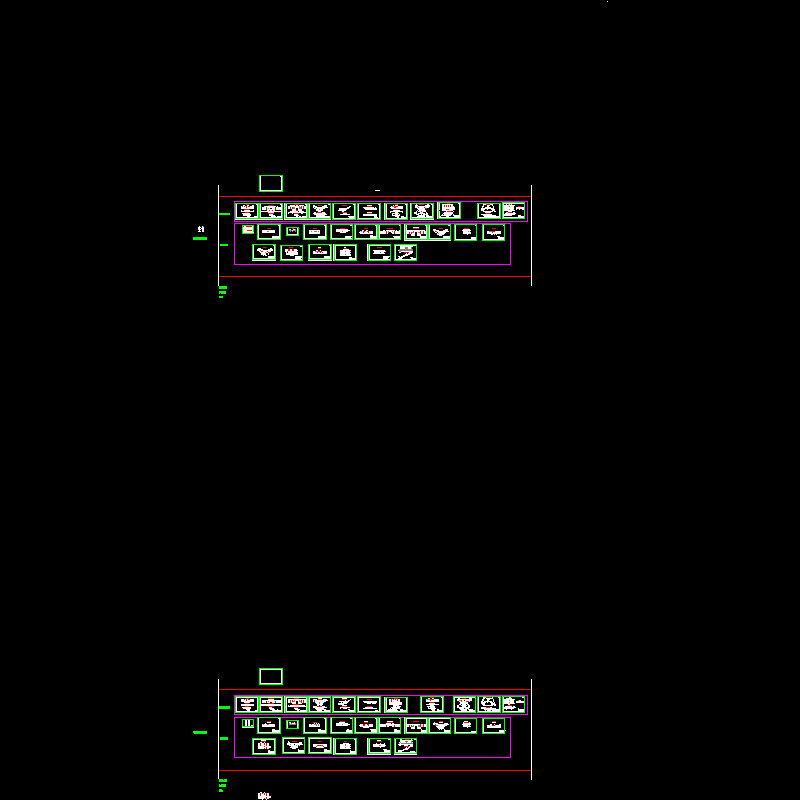

共37张CAD
