5层异形柱框架结构住宅楼结构施工图纸（三栋）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 参考图纸：62张
- 设计年代：近代
附件详情
该附件为上海某住宅楼，上部结构体系为现浇钢筋混凝土异形柱框架结构，基础采用先张法预应力混凝土空心方桩，共80根，7度设防。
该资料包含：
结构设计说明
、基础平面布置图、桩位平面布置图、墙柱平面布置图、梁平面布置图、板
平面布置图
、
楼梯详图
等共62张图纸。
桩位平面布置图
地下室墙柱平面布置图
一层梁平面布置图
跃层梁平面布置图
一层楼板平面布置图
屋面楼板平面布置图
楼梯平面图
楼梯配筋详图
二、三层墙柱平面布置图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-

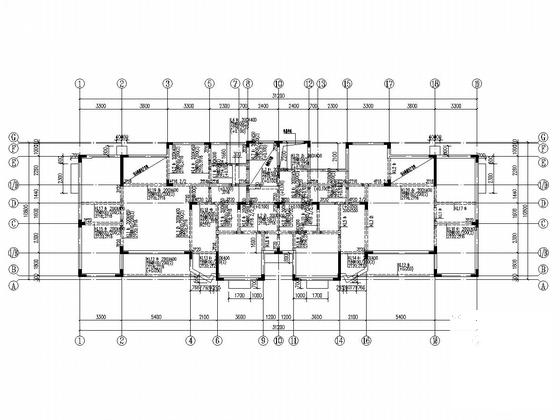

框架结构住宅施工图 - 1 -

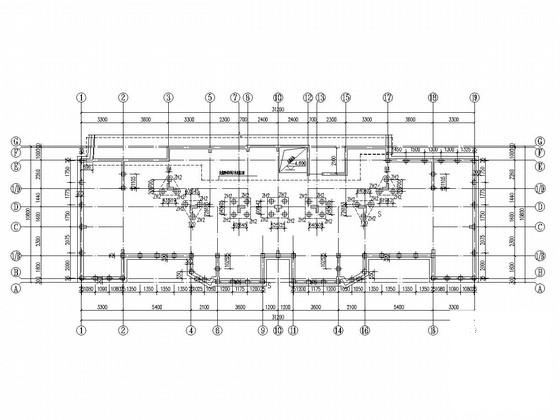

框架结构住宅施工图 - 2 -
框架结构住宅施工图 - 3 -
框架结构住宅施工图 - 4 -
框架结构住宅施工图 - 5 -
框架结构住宅施工图 - 6 -
框架结构住宅施工图 - 7
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-03
- 评论次数：0
- 浏览次数：0
- 文件大小：8.5 MB
- 收藏次数：0
-
文件名称：
附件-995888577697586969768.rar
