单层框架结构职工食堂结构施工图纸

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目是山西某生产区职工食堂项目,地上一层,框架结构,建筑面积617.2平方米,建筑高度4.95m,采用独立基础,基础设计等级为丙级,抗震设防烈度为8度。
结构专业该资料包含: 结构设计说明 ,基础图,梁板柱图等6张图。
建筑专业该资料包含:建筑设计说明,平立剖面图,厨房大样,工程做法,楼梯图7张图。
共计13张图,分享投稿时间:近几年7月。

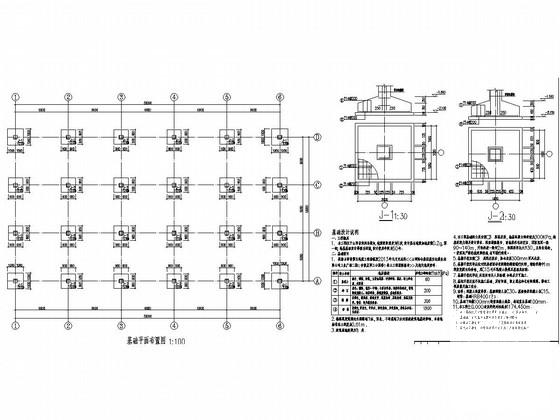

基础图

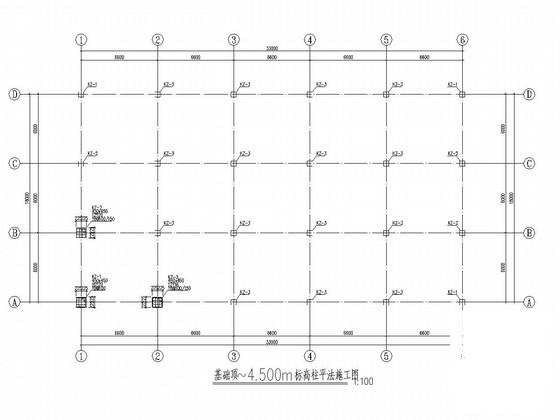

柱布置图

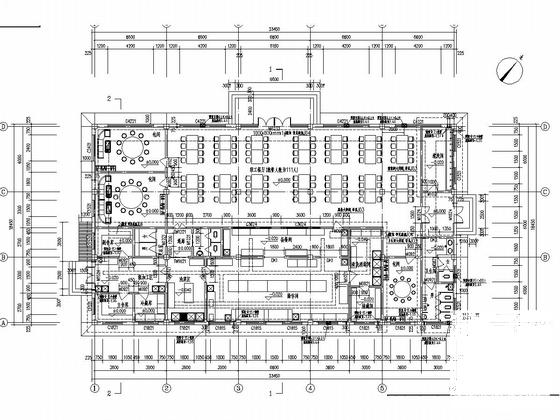

平面图

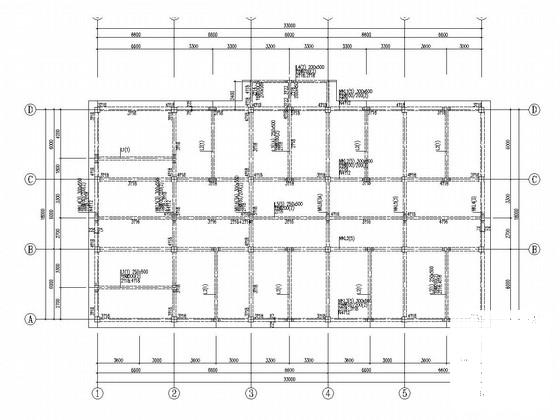

梁配筋图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 单层框架结构 - 1
    单层框架结构 - 1
  • 单层框架结构 - 2
    单层框架结构 - 2
  • 单层框架结构 - 3
    单层框架结构 - 3
  • 单层框架结构 - 4
    单层框架结构 - 4
  • 单层框架结构 - 5
    单层框架结构 - 5
以上是部分截图,请下载附件后查看完整高清内容
