中效加压箱示意CAD图纸
附件详情

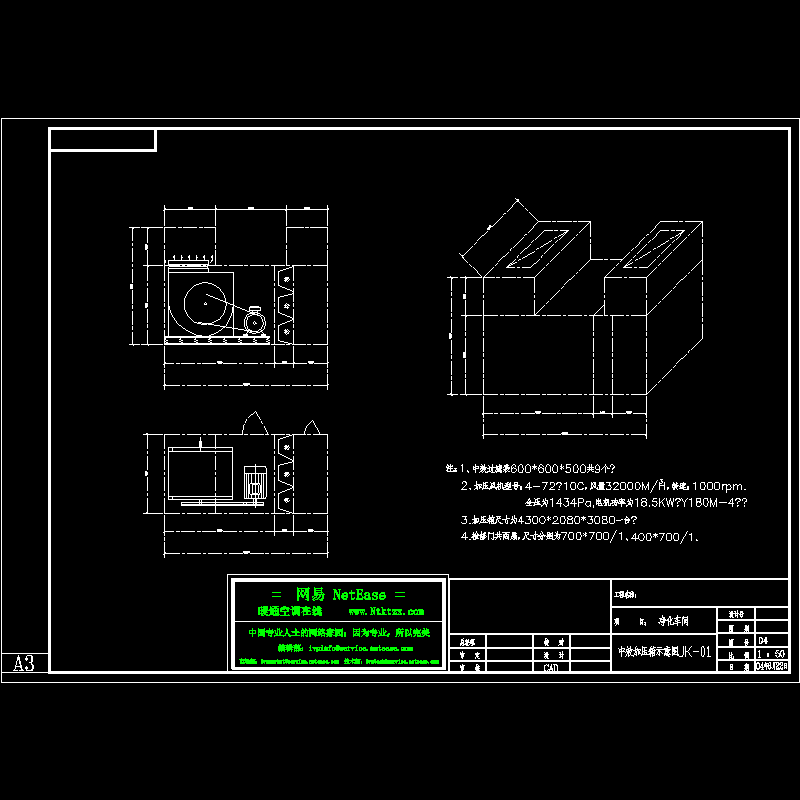

中效加压箱示意图
注：
1、中效过滤袋600*600*500共9个；
2、加压风机型号：4-72№10C，风量32000M/H，转速：1000rpm.
全压为1434Pa,电机功率为18.5KW（Y180M-4）；
3.加压箱尺寸为4300*2080*3080一台；
4.检修门共两扇，尺寸分别为700*700/1、400*700/1.
