河道防洪工程施工图纸(防洪堤箱涵河道疏浚)

附件详情

该项目防洪堤（P=50%）堤线总长1874m（其中左岸1175m，右岸699m）；河道疏浚1791m。工程项目包括箱涵、梯步、新建防洪堤、穿堤涵管及河道疏浚等。
【主要施工图】

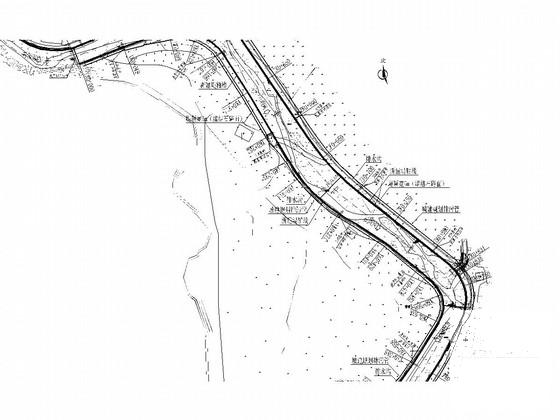

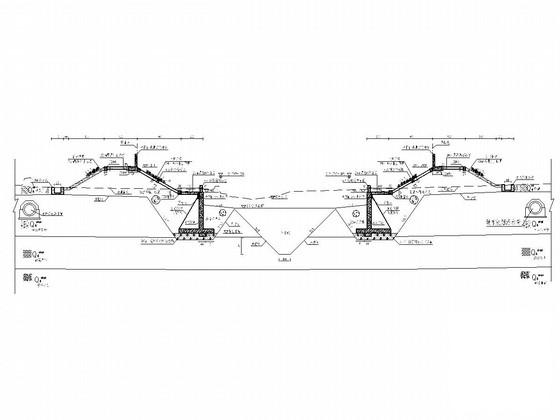

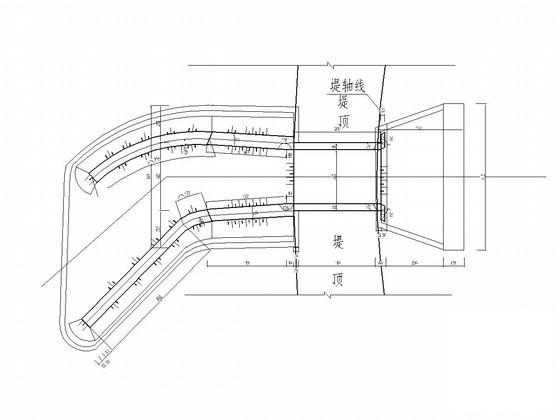

1、工程总平面布置图；2、降水坑施工图；3、围堰断面施工图；4、箱涵施工及配筋图；5、涵管施工图；6、梯步施工图；7、竖井配筋图；8、竖井盖板配筋图；9、裹头施工图；10、河道疏浚断面施工图；11、逐桩断面施工图；12、护岸施工图。
【工程设计】
1、该项目护岸堤型采用浆砌清条石重力式挡墙。挡墙采用M10浆砌清条石，临水面坡度1：0.1，背水面按阶梯式砌筑，护岸堤后设排水沟，堤顶高程以下1m附近设置φ75PVC排水孔，排水孔排距1.5m，孔距1m，孔后采用双层土工布包碎石堆囊反滤。

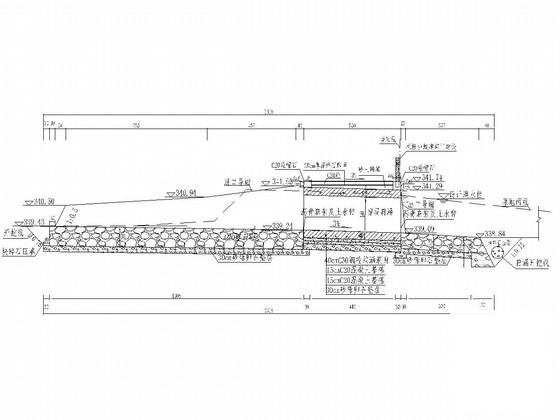

2、该项目在桩号ZK0+830处新建1座箱涵， 尺寸为1.8m×3.1m×5m(高×宽×长)。箱涵洞身采用C30钢筋混凝土，涵身左、右侧、顶板、底板厚均为0.4m，涵身分层设置15cmC20混凝土基础，共2层；基础下设30cm厚砂砾石垫层。基础承载力要求达到250KPa以上，地基承载力不足段，采用石渣料碾压密实进行换填处理。
56张，。
