小区剪力墙结构住宅楼结构施工大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：26层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 地下室功能：车库
- 参考图纸：27张
- 设计年代：近代
附件详情
该附件为湖北某小区的住宅楼，地上26层，地下一层，结构类型为现浇钢筋混凝土剪力墙结构，基础为人工挖孔桩基础，6度设防。
该资料包含：
结构设计说明
、桩定位布置图、承台大样图、结构平面图、墙柱平面定位配筋图、结构平面图、梁配筋图、楼梯结构图等共27张图纸。

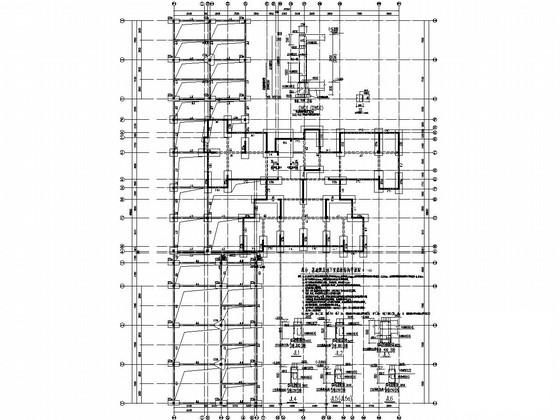

承台，基础梁及地下室底板结构平面图
标高-0.050~3.450墙柱平面定位图

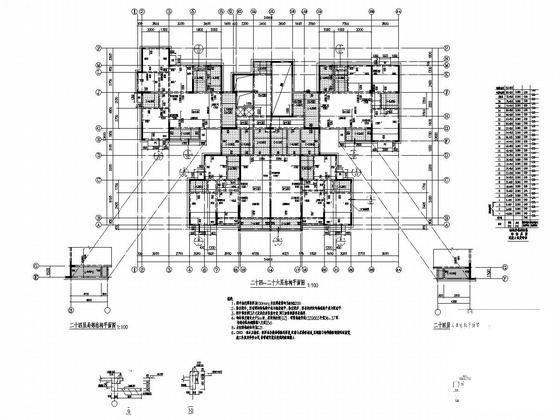

二十四~二十六层结构平面图

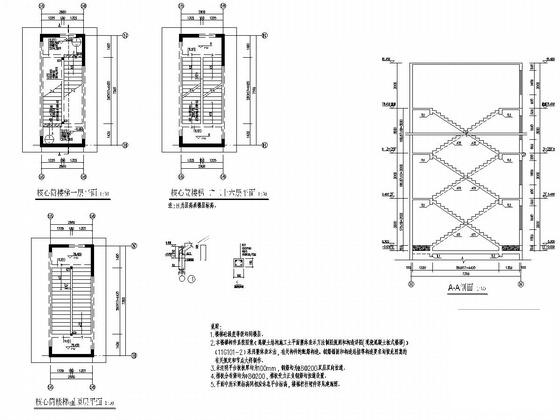

核心筒楼梯结构图
标高3.450~屋面剪力墙平面定位配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
剪力墙结构住宅楼大样图 - 1 -
剪力墙结构住宅楼大样图 - 2 -
剪力墙结构住宅楼大样图 - 3 -
剪力墙结构住宅楼大样图 - 4 -
剪力墙结构住宅楼大样图 - 5 -
剪力墙结构住宅楼大样图 - 6
以上是部分截图，请下载附件后查看完整高清内容
