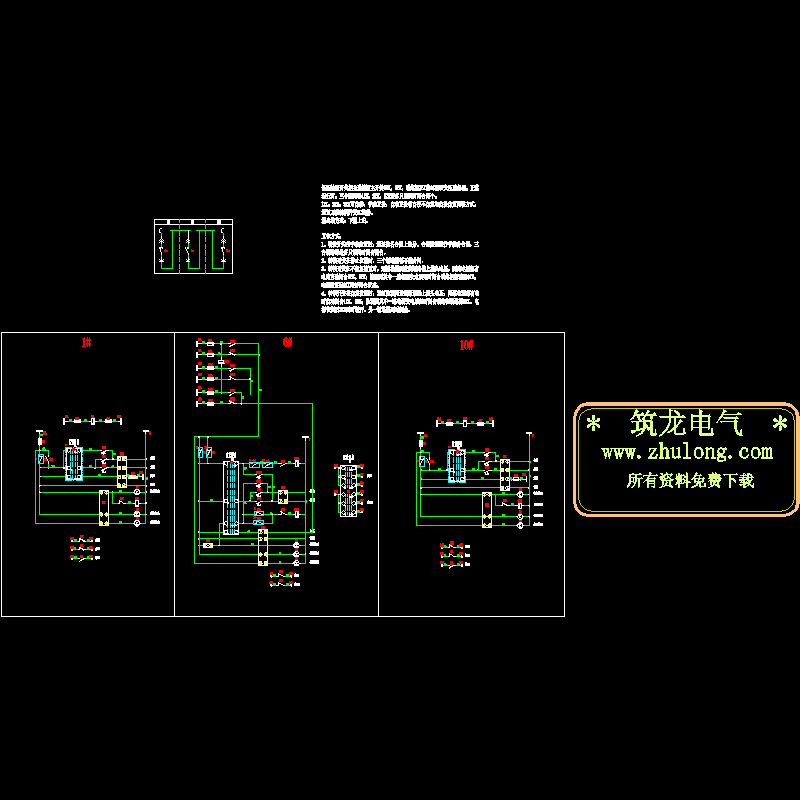

开关柜自投自复原理CAD图纸

附件详情

低压抽屉开关柜主进线柜主开关1ZK，2ZK，联络柜3ZK带AC380V失压脱扣器。正常运行时，三个断路器1ZK，2ZK，3ZK最多只能同时闭合两个。
1ZK，2ZK，3ZK可自动，手动互投，自动互投有自投不自复与自投自复两种方式，通过万能转换开关SC选择。
进出线方式：下进上出。

工作方式：
1。转换开关在手动位置时，通过按各台柜上的分、合闸按钮进行手动分合闸，三台断路器最多只能同时闭合两台。
2。转换开关在停止位置时，三个断路器都不能合闸。
3。转换开关在不自复位置时，通过检测两进线断路器上桩头电压，两路电源都有电时自动闭合1ZK、2ZK；检测到其中一路电源失电后延时闭合联络柜断路器3ZK，电源恢复后3ZK维持闭合状态。
4。转换开关在自复位置时，通过检测两进线断路器上桩头电压，两路电源都有电时自动闭合1ZK、2ZK；检测到其中一路电源失电后延时闭合联络柜断路器3ZK，电源恢复后3ZK延时断开，另一断路器延时闭合。
