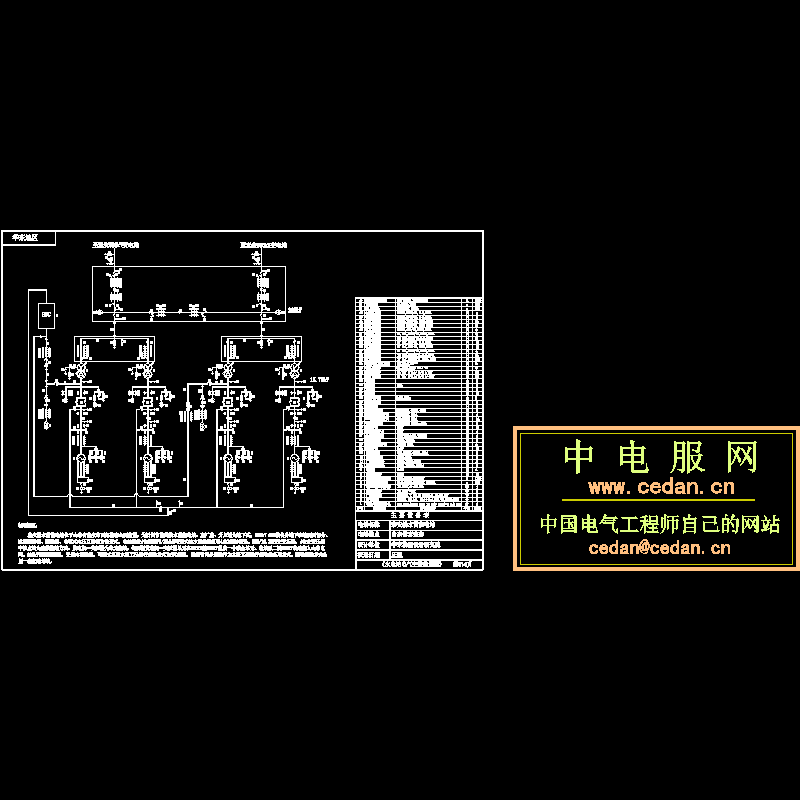

水电站电气主接线CAD图纸

附件详情

出线避雷器、阻波器、电容式电压互感器为敞开式。电站装设4台278MVA/274MW可逆式抽水蓄能机组和4台3相300MVA、252/15.75kV主变压器，4台主变压器中性点均为直接接地方式。发电机─变压器为单元接线，每两组发电机─变压器单元在220kV侧220kV组成一个联合单元。电站以二回220kV线路接入山东电网。220kV侧两进两出，采用内桥接线。可逆式机组水泵工况运行起动方式为SFC起动，背靠背同步起动作为水泵工况运行起动的备用方式。两种起动方式合用一套起动母线。
该附件共一张图。
