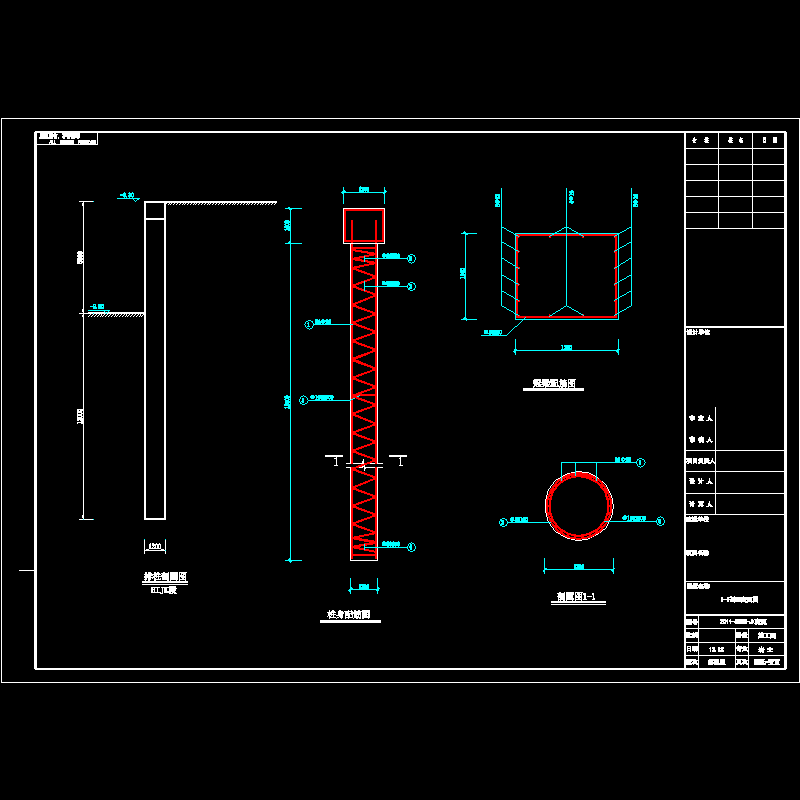

桩锚加复合土钉墙基坑支护CAD施工大样图

附件详情

拟建4栋28层统建楼，采用框剪结构。建筑设二层地下室。则基坑开挖深度6.9～7.3m，基坑支护周长为368m。基坑支护采用桩锚 复合土钉墙支护形式。
【支护方案】
西侧护坡桩Φ1000，桩长13.9m，二排预应力锚索，长度20.0～26.0m。设置9米长Φ350微型桩，内插9米20#工字钢，并设置一排预应力锚索和4排Φ22钢筋土钉，土钉6-12米长。设搅拌桩止水帷幕，临近寄语建筑侧采用单管高压旋喷止水。
15张，编制于2011年。
