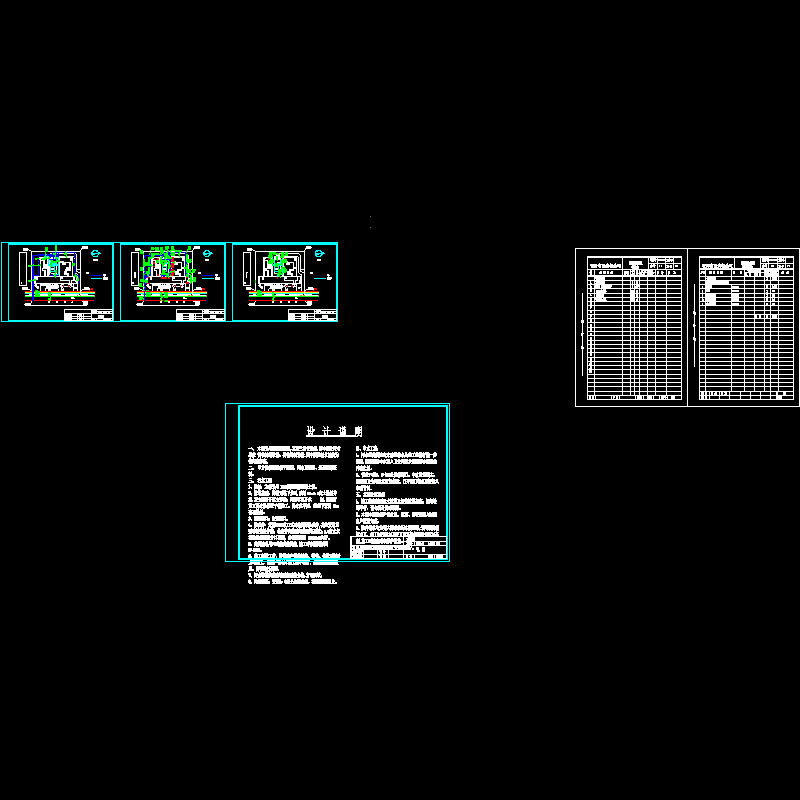

医院室外污水管道设计CAD施工图纸

附件详情

污水工程
1、管材：主材采用 D300承插钢筋混凝土管。
2、管道基础：沟槽无地下水时,采用 20cm3：7灰土垫层夯实,灰土垫层下原土夯实；沟槽有地下水 时,应进行施工降水以保证干槽施工，降水完毕后，基础下采用 20cm碎石垫层。
3、管道接口：胶圈接口。
4、检查井：采用1000收口式砖砌圆形检查井,井盖采用重型球墨铸铁井盖，检查井内外壁勾缝后均采用1：2.5防水水泥砂浆抹面至井口顶部, 参照国标图 02S515-20执行。
5、化粪池采用7#砖砌式化粪池,施工时参照国标图 Z7-20SQF。
6、该项目施工前，校核出户管的标高、管径、位置无误后方可施工，当出户管与本施工图不符时，按实际出楼管位置，管径进行调整。
7、污水管道安装完毕后经验收合格,方可回填。
8、沟槽回填：采用2：8灰土分层夯填，密实度95%以上。
.......
