小区景观给排水全套CAD施工图纸

  • 设计内容:给水,污废水
  • 设计阶段:施工图设计

附件详情

(一)、给水系统
1、该项目景观用水以城市自来水为水源.
2、绿化给水管及水池补给水管采用PP-R管,热熔连接,素土层下-400mm暗埋敷设,车行道下加套镀锌保护钢管。
3、水景系统循环水管埋地部分除注明外均采用PE管,热熔连接,池底结构层下暗埋敷;镀锌钢管采用焊接连接,并涂刷环氧煤沥青防腐漆;外露部分立管采用不锈钢管,套丝连接。所有的给水横管应位池底暗埋敷设。
4、所有喷头及其连接件等全部采用不锈钢材质。
5、阀门均为钢制(喷头前的调节阀门全部采用不锈钢阀门),管径 DN50,采用蝶阀,法兰连接。
6、循环水潜水泵采用充水式潜水泵,泵坑内立式安装。
(二)、排水系统
1、水池的溢流管采用UPVC排水管,粘接连接;放空管采用UPVC给水管,承插连接;排水管的坡度为1%。
2、排水管道敷设遵循顺应地势重力流的原则就近接入小区雨水检查井。
3、排水井:采用φ700毫米砖砌圆形井,具体作法详02S515/P19。
4、排水管道基础采用120混凝土基础.具体作法详95S516/5;水泥砂浆抹带接口,具体作法详95S516/17。
5、雨水口采用边沟式单蓖雨水口,详国标95S518-1, 7。
6、雨水井的具体位置及其标高参见建设方提供的小区雨水排水总平图(该图不在本次景观设计范围之内)。景观排水接口点应根据现场实际情况确定。



雕塑水池给排水平面图

主入口溪流给排水平面图

主入口溪流给排水管道系统图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

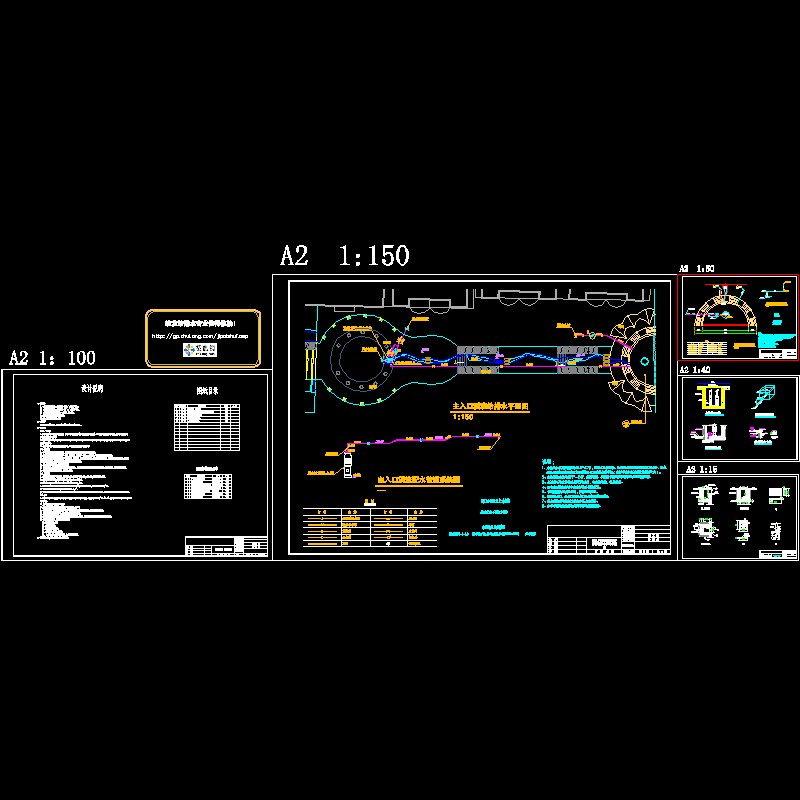

  • 小区景观给排水全套CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
