小区供热工程泵房全套电气设计施工图纸

  • 负荷等级:二级负荷
  • 设计阶段:施工图
  • 设计内容: 强电 ,弱电
  • 电力工程:10kV及以下变电所
  • 供电方式:TN-C-S

附件详情

  • 一、设计说明
  • 二、设备材料表
  • 三、自控系统图
  • 四、自控设备表
  • 五、电气系统图
  • 六、控制柜AC1控制原理图
  • 七、控制柜AC2控制原理图
  • 八、备用加压泵控制原理图
  • 九、备用混水泵控制原理图
  • 十、计量接线图及自控设备表
  • 十一、电气自控平面图
  • 十二、电气 照明平面图

附件详情

本稿件为某花园小区供热工程泵房混水泵站电气自控设计全套电气图纸,总用电负荷为80.1KW,系统设3台15KW混水泵、3台22KW加压泵,运行泵都是变频控制一拖一,两用一备,备用泵采用软启动器启动。
该资料包含 电气设计 说明、自控系统图、电气系统图、控制柜控制原理图、备用加压泵控制原理图、备用混水泵控制原理图、计量接线图、电气自控平面图、泵房电气照明图。此套泵房电气图纸重点在控制原理上,而且图纸非常完整、设计清晰明白、图纸设计符合规范,对泵房机电设备设计、安装的同业人员有很大帮助,值得收藏!

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

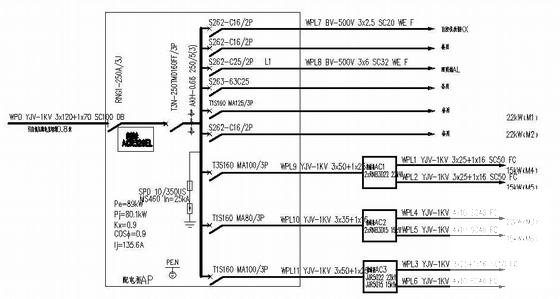

  • 工程电气全套图纸 - 1
    工程电气全套图纸 - 1

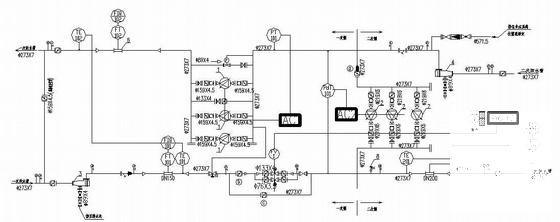

  • 工程电气全套图纸 - 2
    工程电气全套图纸 - 2
  • 工程电气全套图纸 - 3
    工程电气全套图纸 - 3
  • 工程电气全套图纸 - 4
    工程电气全套图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
