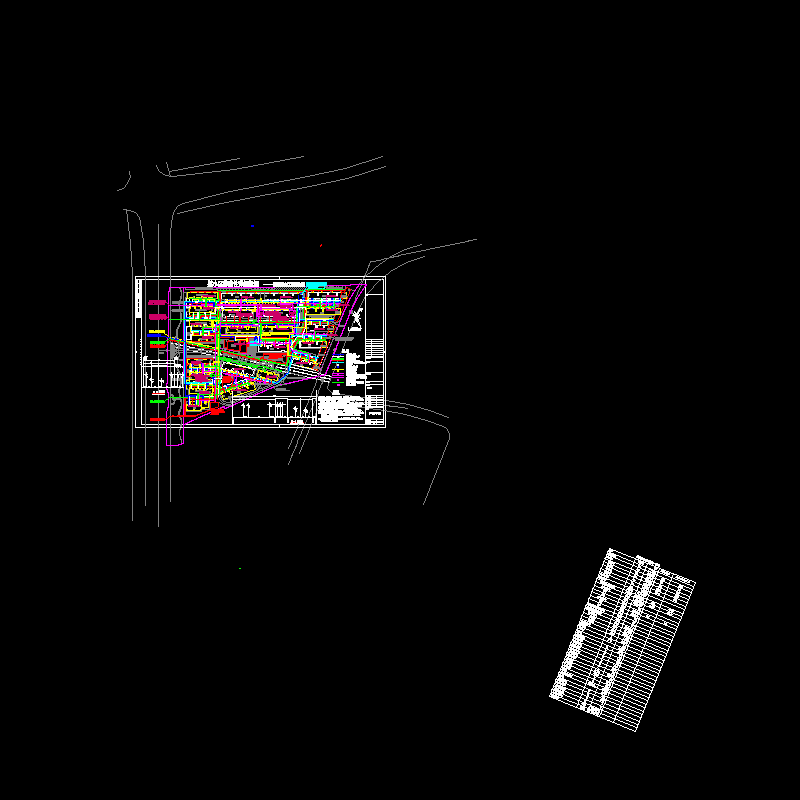

A区修建性水电管道详细规划CAD施工图纸

附件详情

给水水源、水压
给水水源由本地统一供水系统，城门水厂供水，给水支管DN200由西侧某路引入，水量、水压可以满足区内的用水需要。
用水量
根据用水量标准及规划指标，计算出本片区的最高日用水量为1077m3/d。
整个小区以同一时间内火灾次数为一次，并按需水量最大的一座建筑物进行防火设计，两个地下车库，自动喷淋消防用水量30L/s，火灾持续时间1小时。室内消火栓用水15 L/s，室外消火栓用水20L/s火灾持续时间2h。在3号楼地下室东侧设生活消防水池泵房，消防水池规模为216吨。在幼儿园东侧设室外消防水池144吨。
包含水电设计说明。
