2层复式别墅建筑结构CAD图纸

附件详情

某2层复式别墅建筑结构图
该资料为:某2层复式别墅建筑结构图
别墅结构几何尺寸为:10.5米*10.8米
该资料包含:
1.建筑图:立面图、各层平面图、阁楼通风平面、屋顶平面图、剖面图;
2.结构图:基础平面图、二层平面图、阁楼平面图、圈梁布置图、通风口配筋大样、楼梯结构剖面图、 楼梯详图


2

3

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

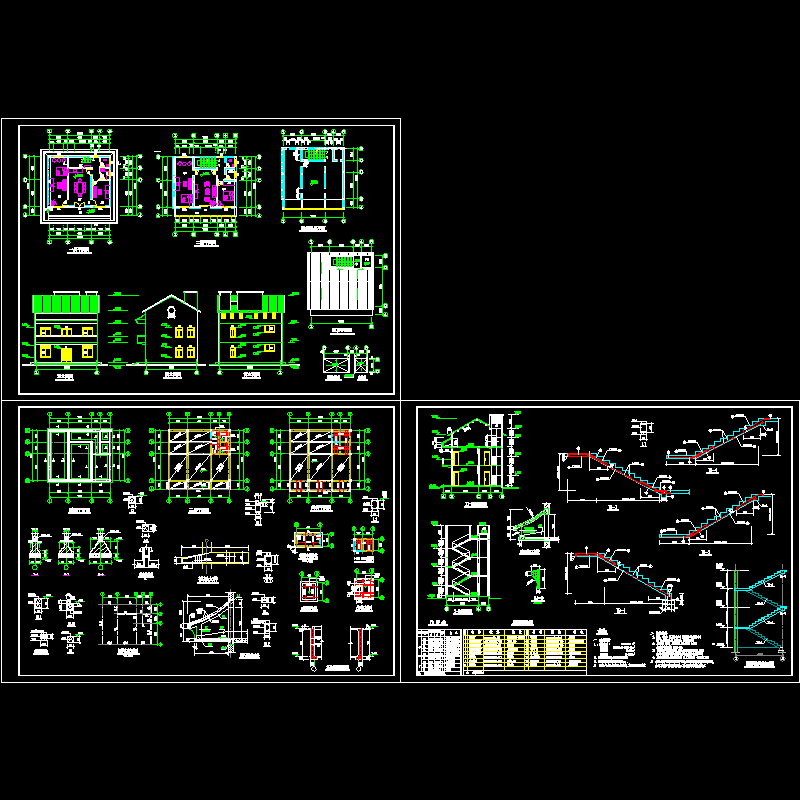

  • 2层复式别墅建筑结构CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
