体育学校幕墙工程CAD施工大样图
- 抗震烈度：7度抗震
- 建筑类别：体育建筑
- 设计使用年限：25年
- 是否含有地下车库：否
- 建筑规模：16000平方米
- 参考图纸：15张
- 是否含有其他专业图纸：不含其它专业
- 设计风压：0.75KN/平方米
- 是否含有吊车(厂房)：不含
- 地理位置：广东
- 设计年代：近代
附件详情
该项目为深圳市某体育学校幕墙工程，由四栋建筑物组成：整个工程主要包括隐框幕墙、穿孔铝板幕墙及地弹门。
全套图纸15张，包括练馆观光电梯节点图，埋件图加工图，埋件布置图，训练馆、游泳馆节点图，综合馆玻璃幕墙大样图等。
以下是附件的其中一部分截图，共12张，您也可以 搜索 更多您想要的资源
-

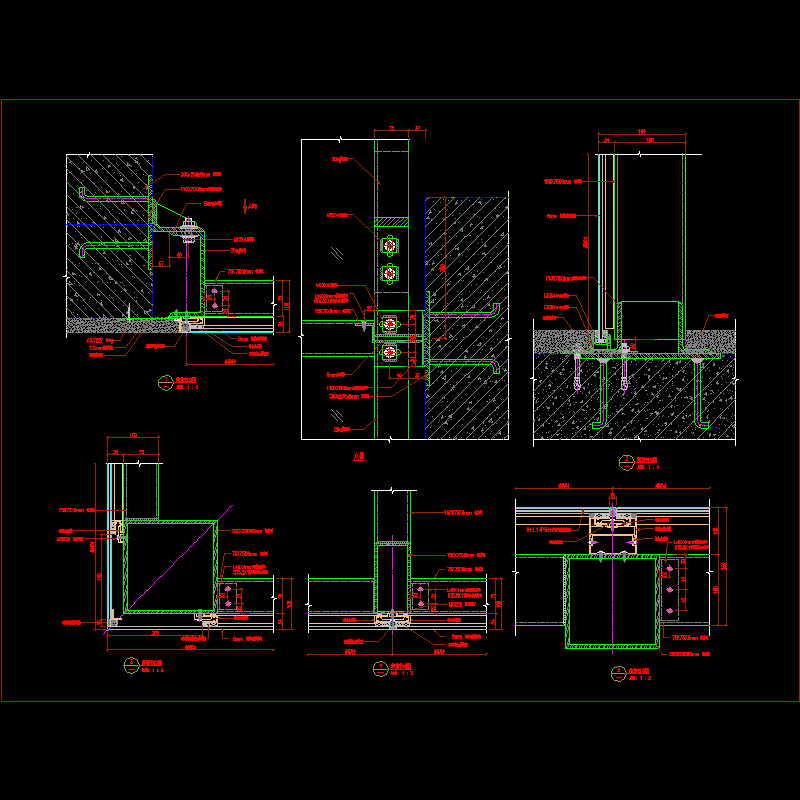

练馆观光电梯节点图.dwg -

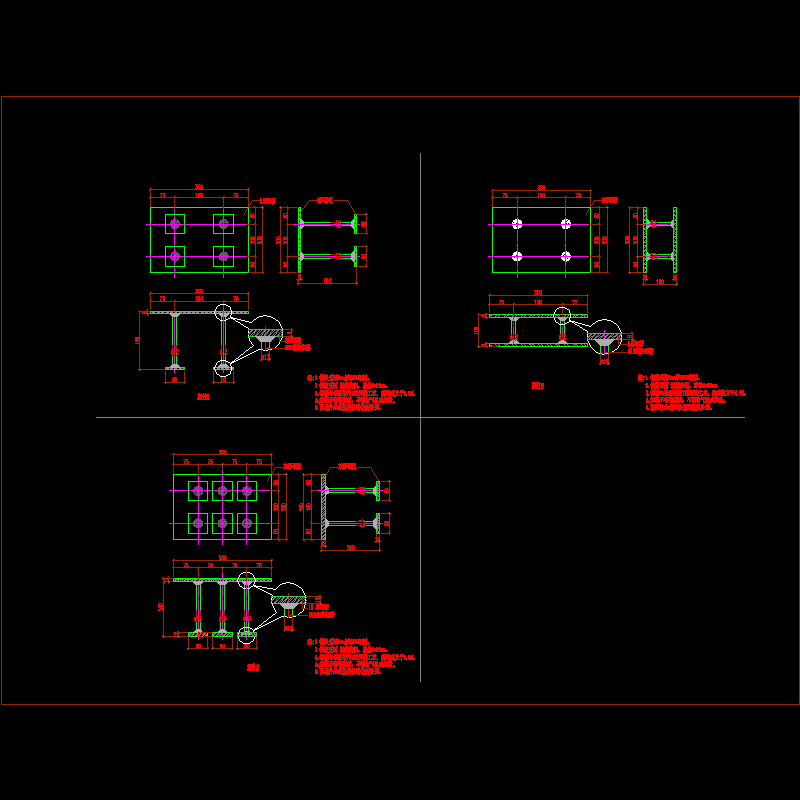

埋件图加工图.dwg -

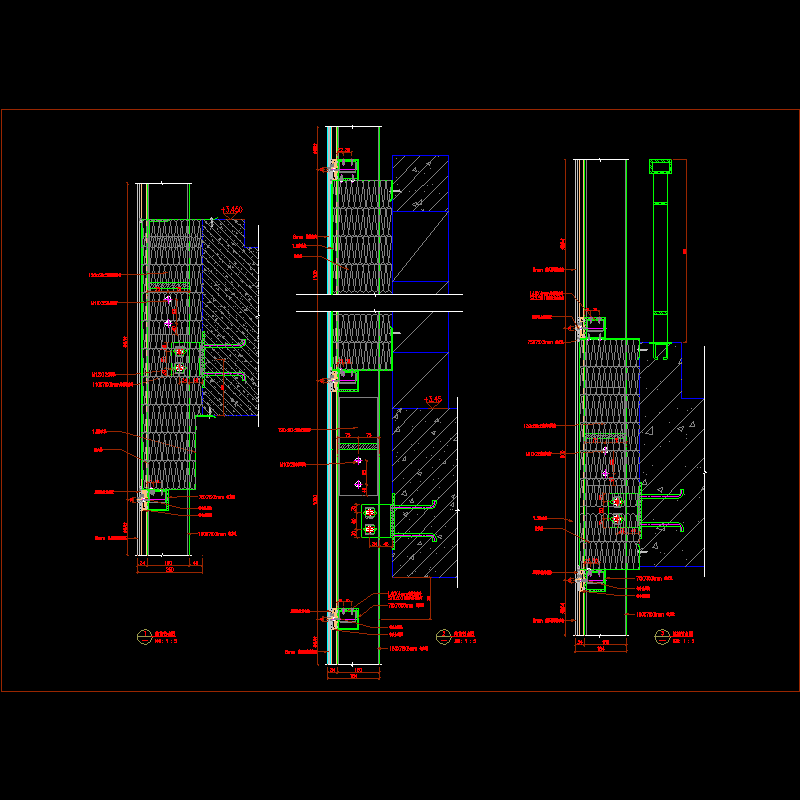

训练馆、游泳馆节点图1.dwg -
训练馆、游泳馆节点图2.dwg -
训练馆、游泳馆节点图3.dwg -
训练馆、游泳馆节点图4.dwg -
训练馆、游泳馆节点图5.dwg
-
训练馆穿孔铝板节点图.dwg
-
综合馆mq1玻璃幕墙大样图.dwg
-
综合馆mq2铝板幕墙大样图.dwg
-
综合馆mq3、mq8、mq9玻璃幕墙大样图.dwg
-
综合馆mq4、mq7玻璃幕墙大样图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：3.87 MB
- 收藏次数：0
-
文件名称：
附件-995877656955560797888.rar
