地上6层底框结构住宅楼结构施工大样图（坡屋面）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：5+1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：底框
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.65kN/平方米
- 参考图纸：18张
- 设计年代：近代
附件详情
该附件为广东某小区住宅楼，地上5+1层，建筑物高度为19.8米，结构体系为底框结构，基础采用钢筋混凝土柱下独立基础，6度设防。
该资料包含：
结构设计说明
、基础
平面布置图
集配筋图、墙柱定位平面图、结构布置图、板配筋图、梁配筋图、坡屋面结构布置及板配筋平面图、楼梯大样图等共18张图纸。

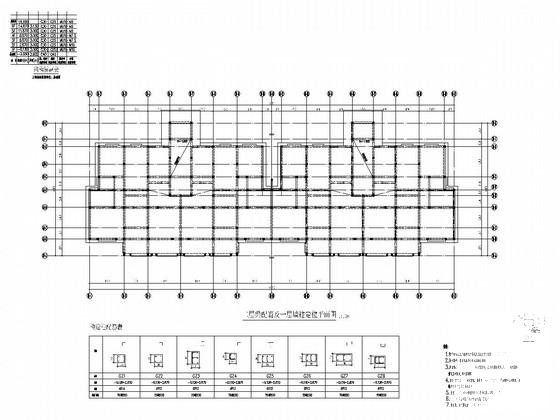

二层梁配筋及一层墙柱定位平面图
二层结构布置及板配筋平面图
坡屋面结构布置及板配筋平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

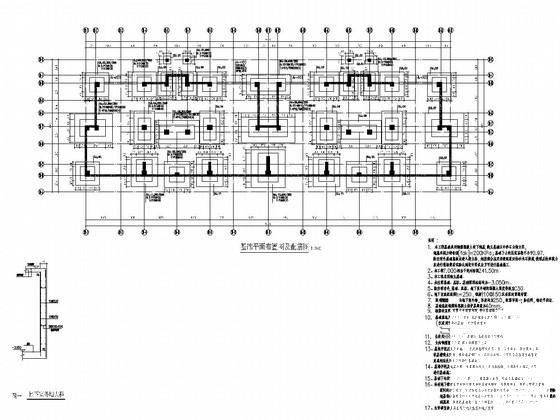

底框结构住宅楼 - 1 -
底框结构住宅楼 - 2 -
底框结构住宅楼 - 3 -
底框结构住宅楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.54 MB
- 收藏次数：0
-
文件名称：
附件-995887697857995567655.zip
