两栋32层框支剪力墙结构住宅楼结构施工图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：32层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 地下室功能：车库,其他
- 参考图纸：52张
- 设计年代：近代
附件详情
该项目为四川某回迁房的两栋住宅楼，地上32层，地下二层，塔楼部分为钢筋混凝土框支剪力墙结构，基础为桩基，7度设防。
该资料包含：
结构设计说明
、剪力墙
平面布置图
、剪力墙柱表、结构平面图、梁配筋图、
楼梯详图
等共52张图纸。

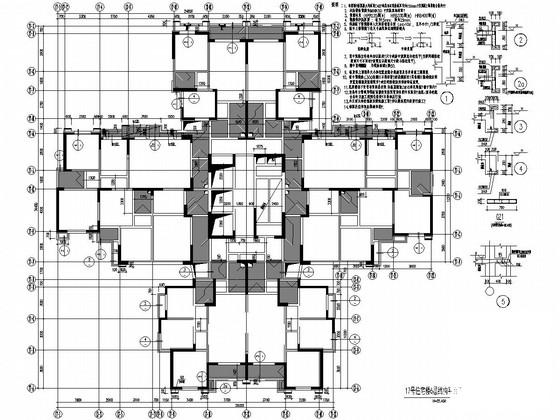

17号住宅楼6层结构平面图

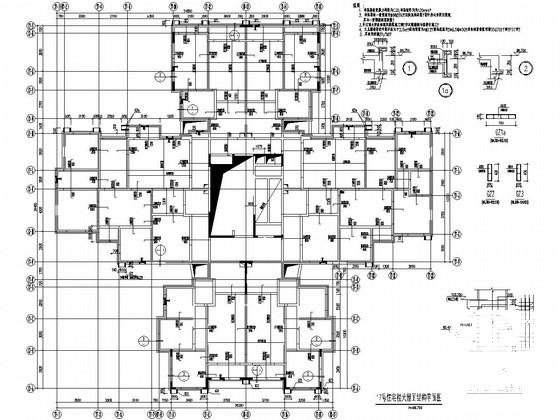

17号住宅楼大屋面结构平面图

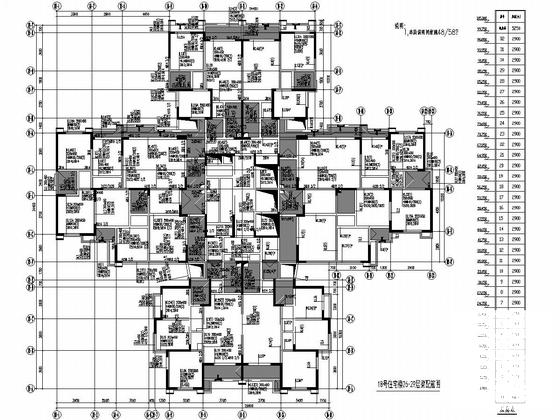

18号住宅楼26~29层梁配筋图

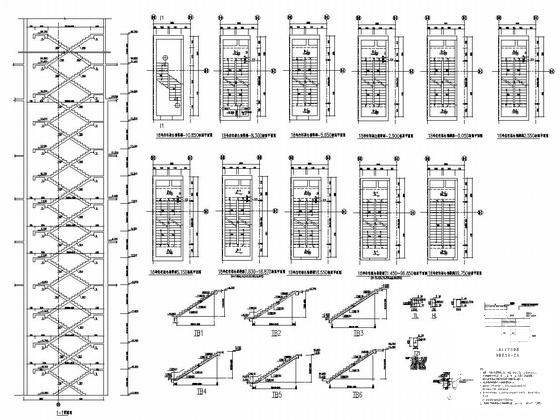

18号住宅楼核心筒楼梯详图
17号住宅楼6层梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

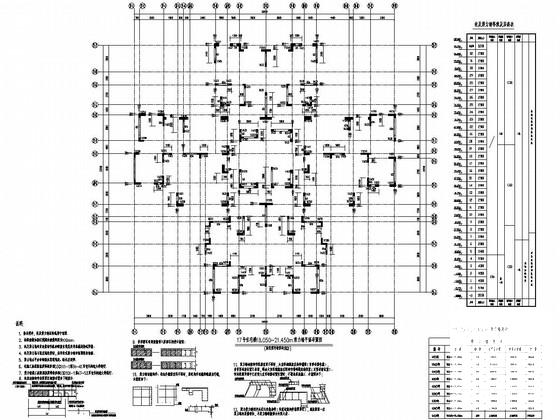

框支剪力墙图纸 - 1 -
框支剪力墙图纸 - 2 -
框支剪力墙图纸 - 3 -
框支剪力墙图纸 - 4 -
框支剪力墙图纸 - 5 -
框支剪力墙图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
