煤矿主井井口房3层框架结构施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:3层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:11张
  • 图纸设计深度:施工图

附件详情

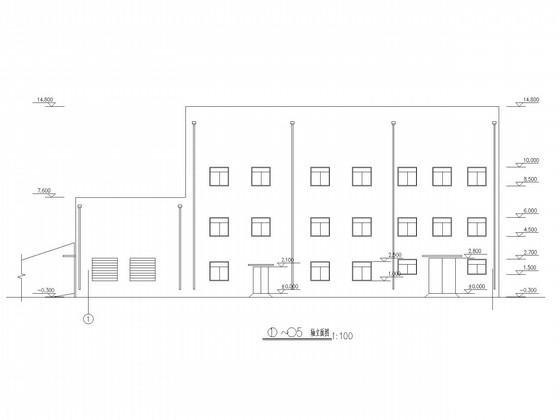

设计总说明、平面图、立面图、剖面图、基础 平面布置图 、框架柱平法施工图、框架梁平法施工图、板施工图及吊车梁布置图、网架尺寸平面图共11张图纸。

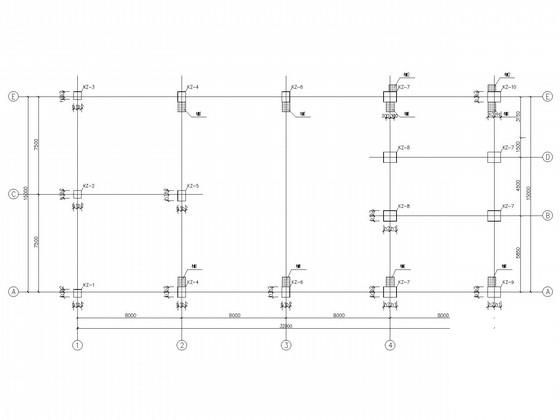

框架柱平法施工图

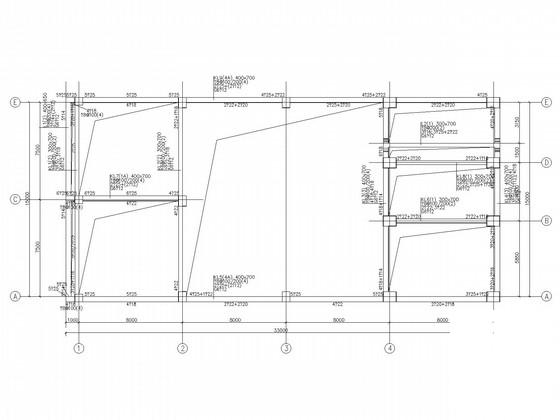

梁平法配筋图

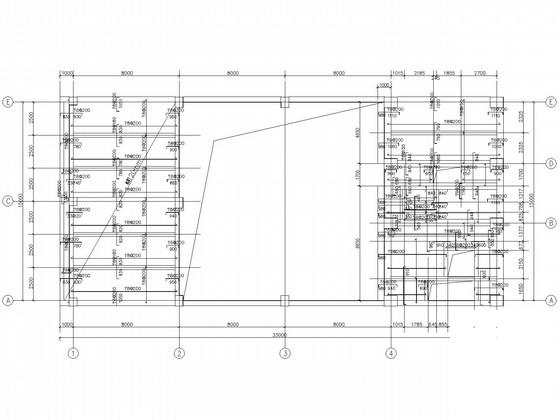

板施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构房 - 1
    框架结构房 - 1
  • 框架结构房 - 2
    框架结构房 - 2
  • 框架结构房 - 3
    框架结构房 - 3
  • 框架结构房 - 4
    框架结构房 - 4
以上是部分截图,请下载附件后查看完整高清内容
