4层国外框架结构设计施工图纸

  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 参考图纸:13张
  • 设计年代:近代

附件详情

国外某框架结构设计图
该资料为:国外某框架结构设计图
框架结构,长约210米,宽约72米,分3个功能区。
该资料包含:
设计说明、平面、剖面、节点构造详图、基础、结构平面图等共13张图纸。



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

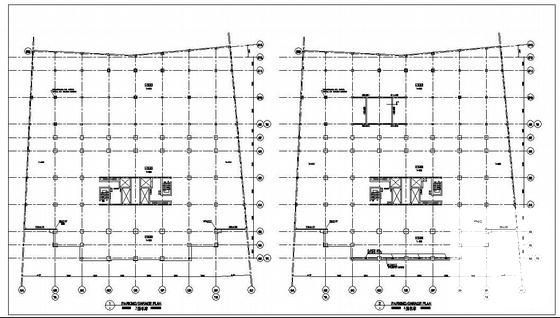

  • 框架结构结构施工图 - 1
    框架结构结构施工图 - 1

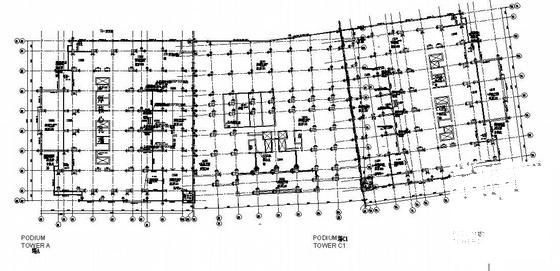

  • 框架结构结构施工图 - 2
    框架结构结构施工图 - 2

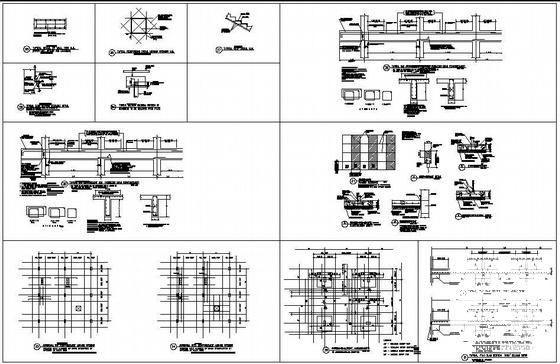

  • 框架结构结构施工图 - 3
    框架结构结构施工图 - 3

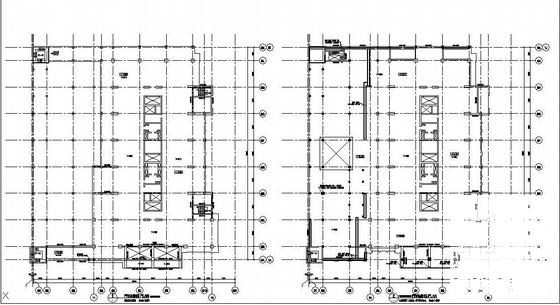

  • 框架结构结构施工图 - 4
    框架结构结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
