中学综合楼配电工程施工图纸

  • 建筑类别:教育
  • 参考图纸:23张
  • 设计年代:近代
  • 负荷等级:一级,三级
  • 项目所在地:湖南
  • 强电设计: 供配电系统 ,配变电所,低压配电,其它

附件详情

  • 1、主要设备材料表
  • 2、专变中心配电间10kV电气接线图
  • 3、专变中心配电间0.4kV电气接线图(一~五)
  • 4、专变中心配电间电气平面布置图
  • 5、专变中心配电间接地网平面布置图
  • 6、专变中心配电间照明平面布置图
  • 7、配电间设备基础断面图

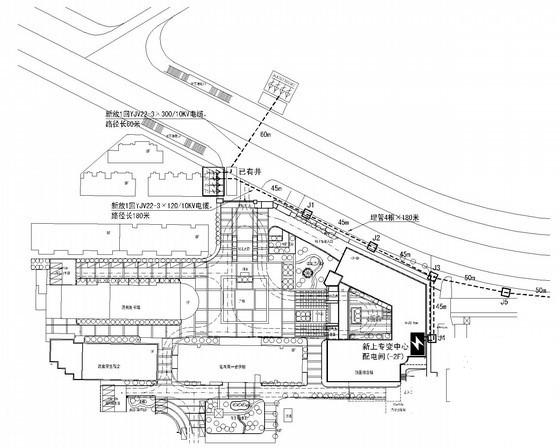

  • 8、10kV线路平面示意图(一、二)
  • 9、环网柜电气一次接线图
  • 10、环网柜接地布置图
  • 11、四孔埋管断面图
  • 12、普通工作井施工图
  • 13、拐角工作井施工图
  • 14、T型工作井施工图
  • 15、智能环网柜基础施工图

附件详情

该项目位于湖南,该项目为中学新建综合楼配电工程,为专变用户配电工程。设计容量为1600kVA(2*800kVA)。采用10kV双电源供电,10kV电源采用双电源电缆进线,采用户内配电间形式。
设计范围包括供配电设计; 低压配电设计 变电所设计 等。
该附件,总共23张。

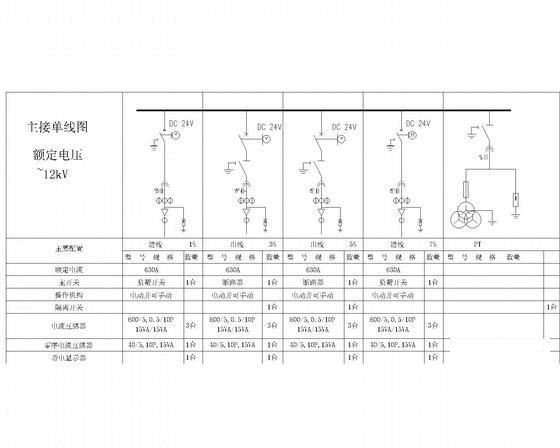

环网柜电气一次接线图

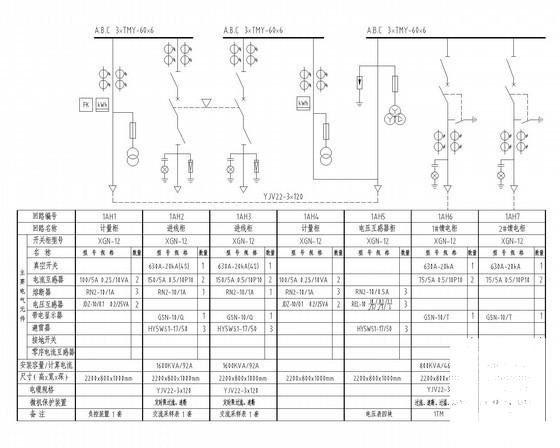

专变中心配电间10kV电气接线图

普通井断面图

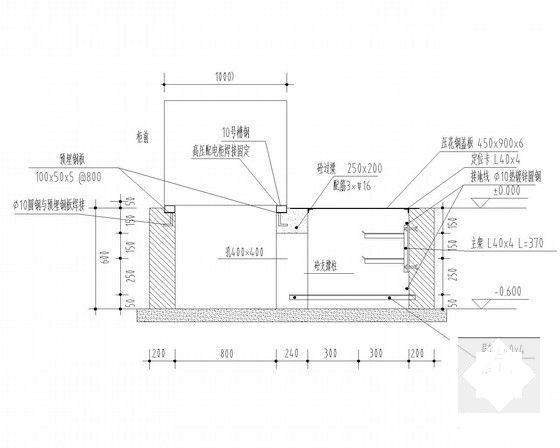

配电间设备基础断面图

专变中心配电间照明平面布置图
