小型病险水库加固工程施工大样图
附件详情

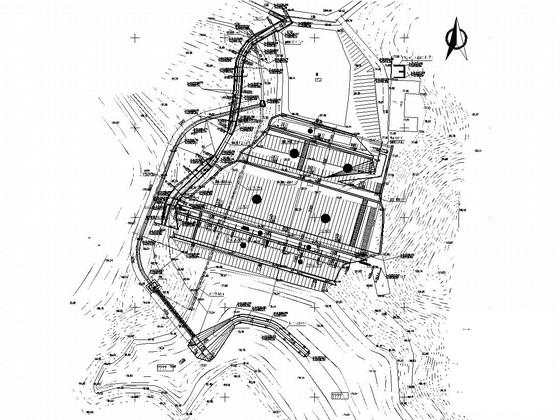

- 水库除险加固工程总 平面布置图
- 坝体加固横剖面图
- 涵管封堵图
- 排水沟、踏步大样图
- 溢洪道节点大样图
- 溢洪道横断面图（1/2）
- 溢洪道横断面图（2/2）
- 溢洪道配筋图（1/2）
- 溢洪道配筋图（2/2）
- 溢洪道纵断面及平面布置图
- 上坝公路平面布置图
- 输水隧洞平面布置图
- 输水隧洞纵断面图
- 输水隧洞进口斜拉闸门平面及纵断面布置图
- 输水隧洞消力井结构图
- 消力井及输水隧洞配筋图（1/2）
- 消力井及输水隧洞配筋图（2/2）
- 输水隧洞出口挡墙布置及结构图
- 启闭机房结构图
- 库区安全警示牌大样图
- 防汛砂石池设计图
- 水尺安装设计图
- 水库工程标志牌标准图
- 大坝旋挖钻孔回填粘土纵断面设计图
附件详情
该工程总库容144.49万方，集水面积为1.15平方千米,溢洪道堰顶高程88.50米，正常库容131.80万方，输水隧洞端部消力井进水口高程为74.00米，死库容7.2万方。大坝为粘土心墙坝，坝顶高程92.00米，最大坝高23.00米，坝顶轴线长115米，最大灌溉面积2000亩。
【水库除险加固主要内容】
1、大坝坝体、坝基及坝肩旋挖机造孔回填粘土防渗墙；2、大坝上游坝坡90.0m高程以下C20砼护坡、以上草皮护坡；3、大坝下游坝坡草皮护坡，坝面设置排水系统，新建排水体；4、新建溢洪道，新挖隧洞；5、原输水涵洞封堵废除。
【主要施工图纸】
1、总平面布置图；2、坝体加固剖面施工图；3、涵管封堵施工图；4、溢洪道施工图；5、溢洪道配筋图；6、输水隧洞平面施工图；7、排水沟、踏步大样图；8、输水隧洞进口斜拉闸门施工图；9、消力井施工图；10、输水隧洞出口挡墙施工图；11、启闭机房施工图；12、防汛砂石池施工图。
25张,。

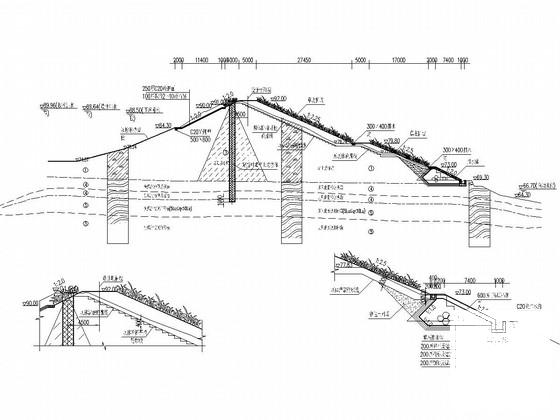

坝体加固工程施工图

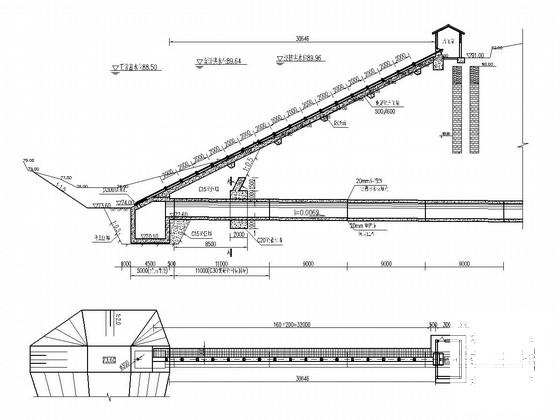

输水隧洞进口斜拉闸门施工图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
水库加固工程施工 - 1 -
水库加固工程施工 - 2 -
水库加固工程施工 - 3
以上是部分截图，请下载附件后查看完整高清内容
