39层剪力墙高层住宅楼全套结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:39层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:32张
  • 设计年代:近代

附件详情

该资料包含: 结构设计说明 ,基础结构 平面布置图 ,剪力墙配筋图,边缘构件配筋表,板平法配筋图,梁平法配筋图,核心筒 楼梯详图
共32张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高层剪力墙结构设计 - 1

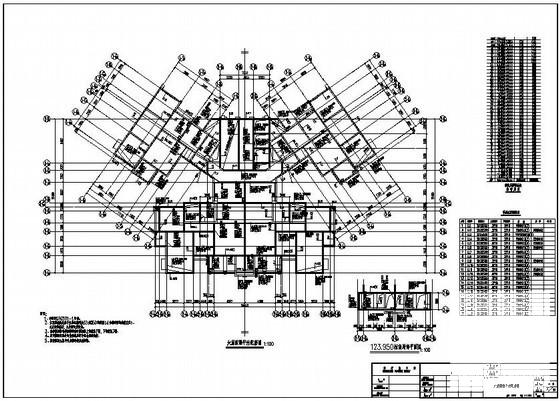

    高层剪力墙结构设计 - 1
  • 高层剪力墙结构设计 - 2

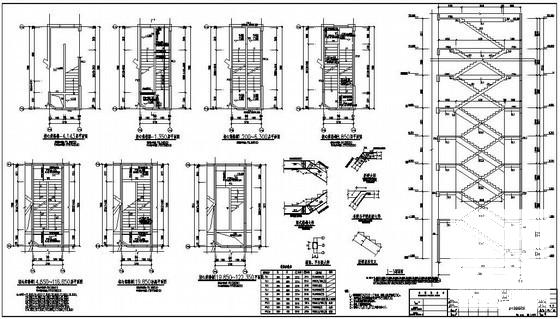

    高层剪力墙结构设计 - 2
  • 高层剪力墙结构设计 - 3

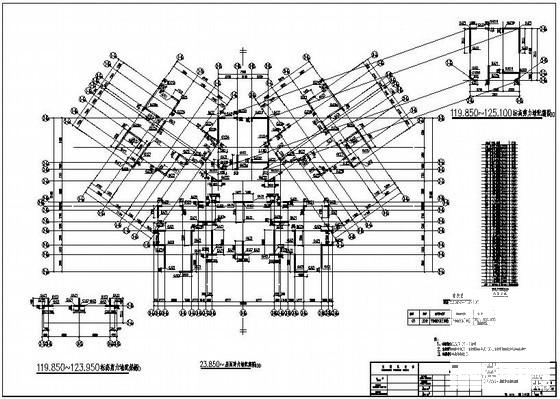

    高层剪力墙结构设计 - 3
  • 高层剪力墙结构设计 - 4

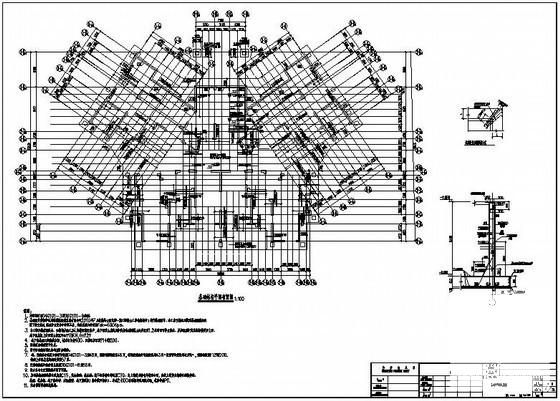

    高层剪力墙结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
