24层剪力墙高层住宅楼结构施工图板配筋图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目是青海高层住宅项目,地上24层,剪力墙结构,地下两层,人工挖孔钢筋混凝土扩底灌注桩+平板式筏形承台,基础设计等级为乙级,抗震设防烈度为7度。
该资料包含: 结构设计说明 ,桩平面定位图,桩基础平板式筏形承台 平面布置图 ,墙柱平面图,墙柱大样,各层梁、板配筋图,楼梯图等共计28张图。
分享投稿时间:近几年

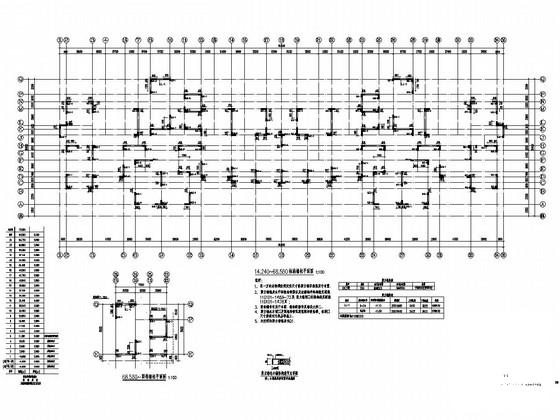

14.240~68.580标高墙柱平面图

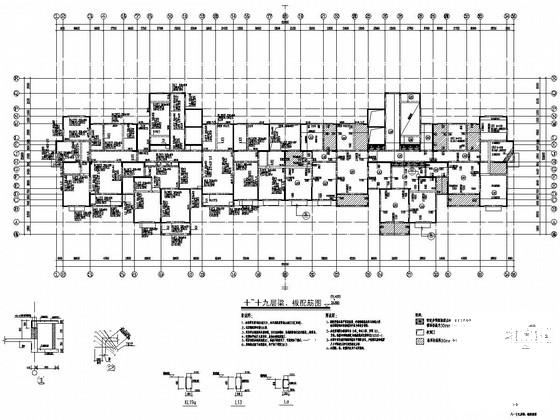

十~十九层梁、板配筋图

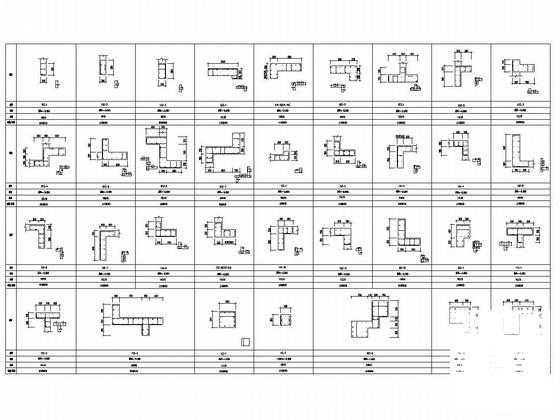

墙柱大样

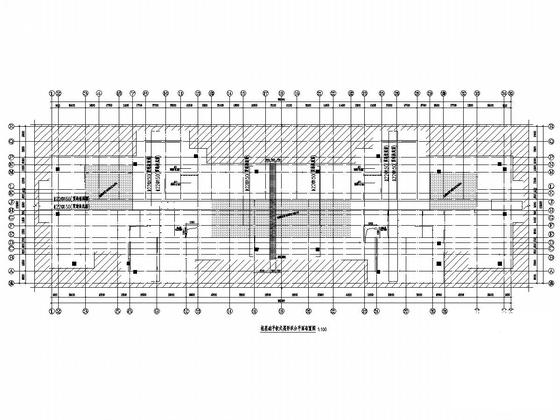

桩基础平板式筏形承台平面布置图

一层板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

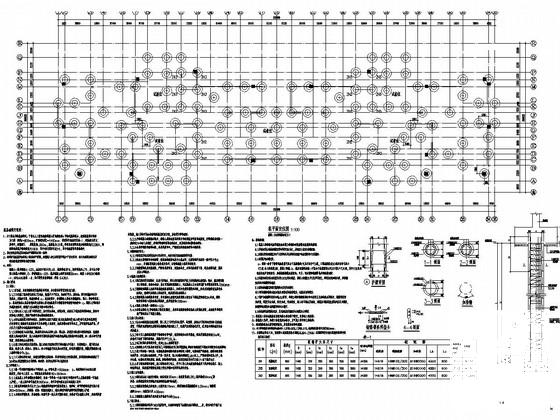

  • 高层住宅结构图纸 - 1
    高层住宅结构图纸 - 1
  • 高层住宅结构图纸 - 2
    高层住宅结构图纸 - 2
  • 高层住宅结构图纸 - 3
    高层住宅结构图纸 - 3
  • 高层住宅结构图纸 - 4
    高层住宅结构图纸 - 4
  • 高层住宅结构图纸 - 5
    高层住宅结构图纸 - 5
  • 高层住宅结构图纸 - 6
    高层住宅结构图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
