32层剪力墙结构安置小区高层住宅楼结构施工图纸

附件详情

该项目是安徽某安置小区高层住宅项目，29、36#楼，地上32+1层，剪力墙结构，地下2层，为车库，该项目采用PHC预应力混凝土管桩，桩筏基础，基础设计等级为甲级，抗震设防烈度为6度。 29、36#楼计容积率建筑设计面积：14175.66平方米。

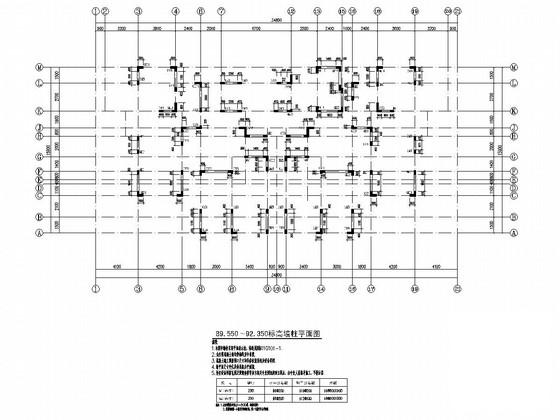

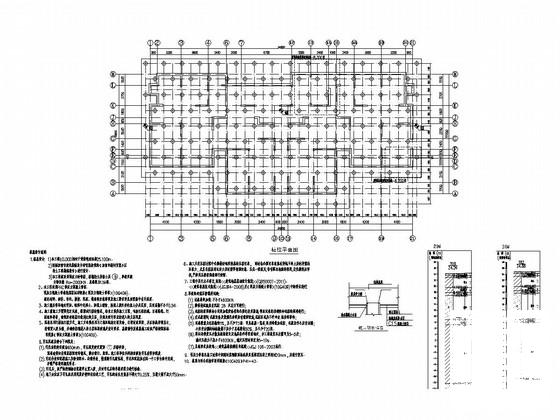

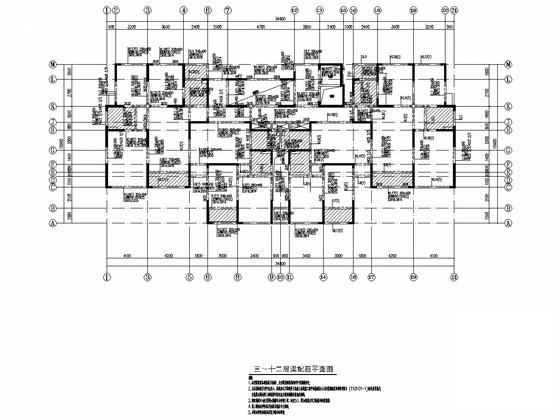

结构专业该资料包含：结构设计总说明，桩位平面图，基础平面图，墙柱平面图，墙柱表，各层结构平面图，梁配筋图，跃层结构平面图，节点详图，室外自行车坡道通用详图，共计45张图。

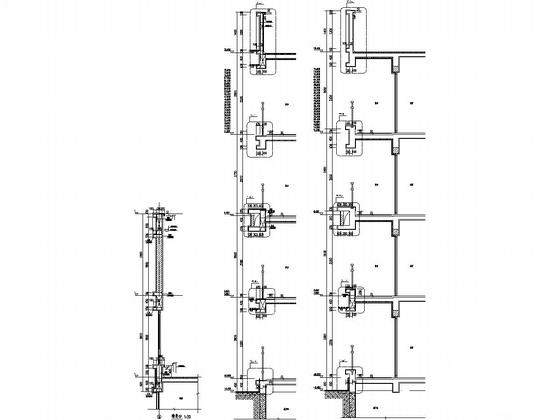

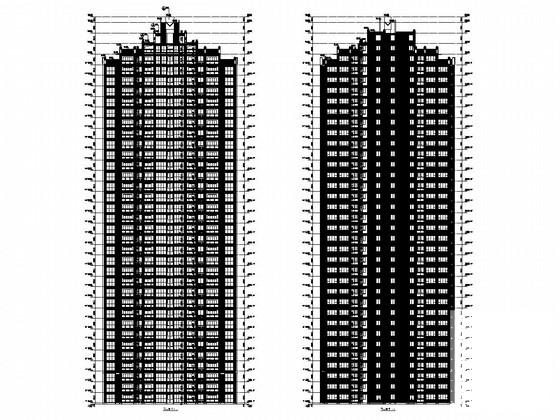

建筑专业该资料包含： 建筑施工 设计说明，节能说明，室内装饰用料表，平面图，立面图，剖面图，自行车坡道详图，墙身大样等共计24张图。
分享投稿时间：近几年1月。
