31层住宅楼结构CAD施工图纸

附件详情

该项目地下二层,地上为大底盘双塔楼建筑，塔楼A地上31层,建筑高度98.2m,塔楼B地上19层,建筑高度63.4m,均采用部分框支剪力墙结构体系,楼屋盖采用现浇梁板结构。
该项目结构计算采用SATWE软件
抗震设防烈度：6度
基本风压：0.40kN/平方米
基本雪压：0.45kN/平方米
结构设计使用年限为50年。

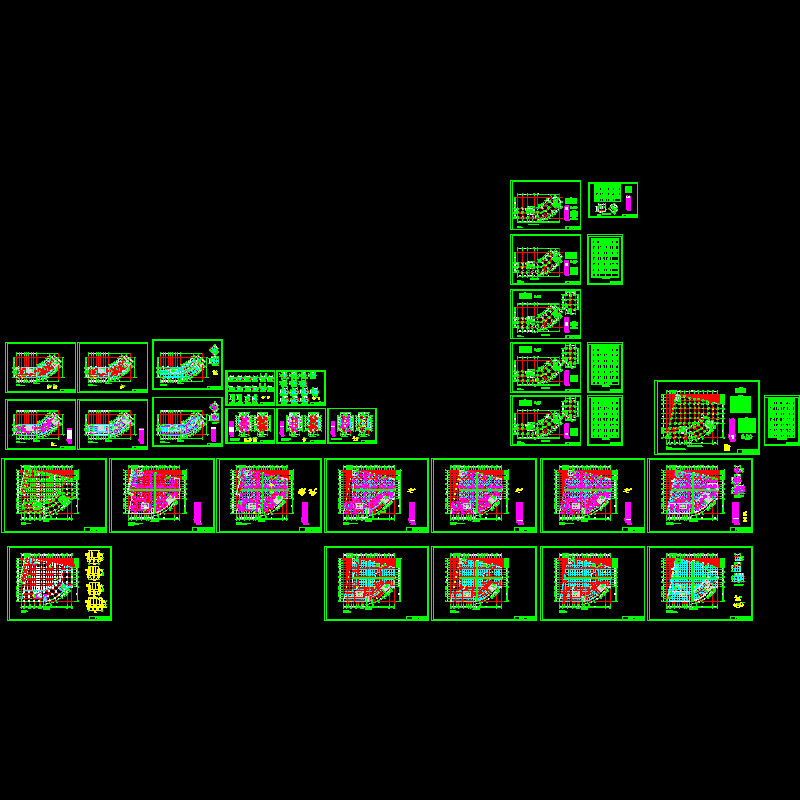

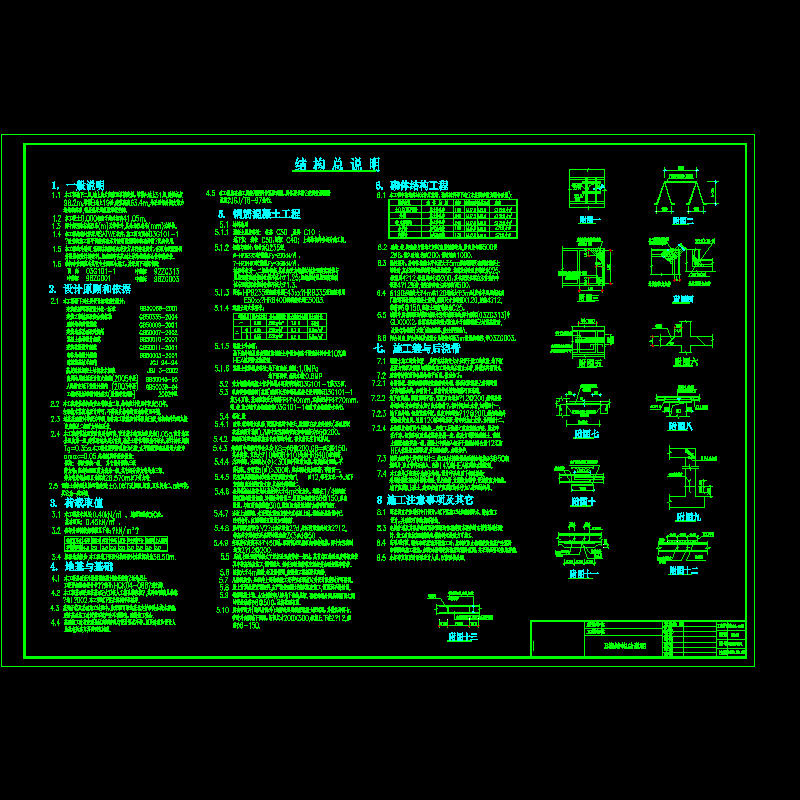

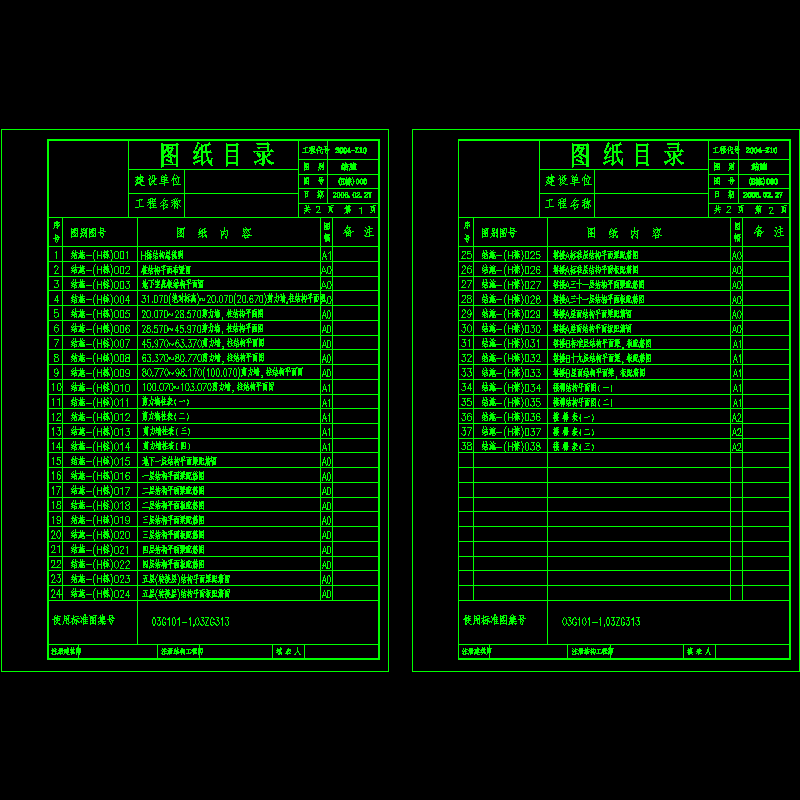

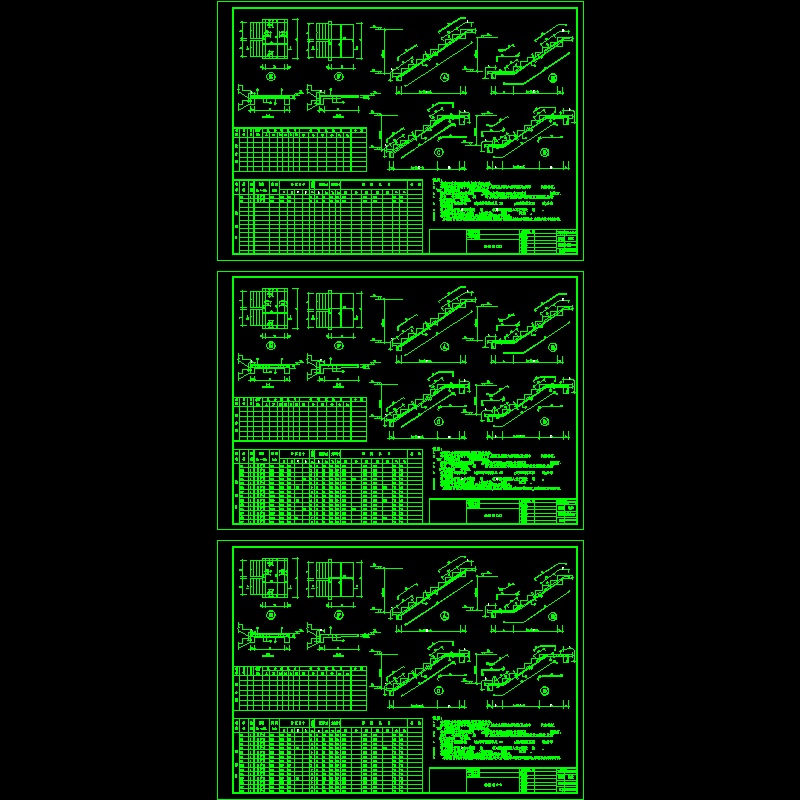

该资料包含：结构总说明、桩结构 平面布置图 、地下室底板结构平面图、剪力墙,柱结构平面图、剪力墙柱表、地下一层结构平面梁配筋图、各层结构平面梁配筋图、五层(转换层)结构平面梁配筋图、五层(转换层)结构平面板配筋图、塔楼标准层结构平面梁配筋图、塔楼标准层结构平面板配筋图、塔楼三十一层结构平面梁配筋图、塔楼三十一层结构平面板配筋图、塔楼屋面结构平面梁配筋图、塔楼屋面结构平面板配筋图、楼梯结构平面图、楼梯表共38张图纸。
