轿车4S店CAD大样图

附件详情

某轿车4S店图纸
该资料为：某轿车4S店图纸
檐口高度7.5m。总建筑面积:4905.40m 。
抗震设防烈度为7度，设计使用年限50年。
基本雪压：0.6KN/平方米
基本风压:0.35KN/平方米
玻璃幕墙主要受力立柱钢结构和铝合金龙骨相结合的建筑结构形式。
该资料包含：
1.建筑图：建筑设计说明、屋顶平面图、夹层平面图、一层平面图、立面图、饰面做法表、楼梯图共9张图纸；

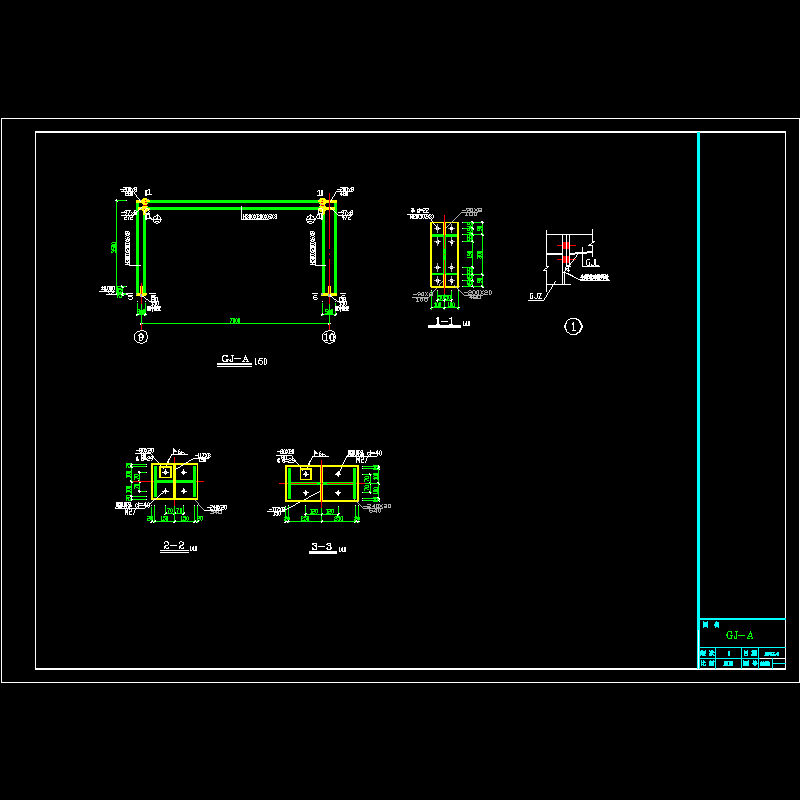

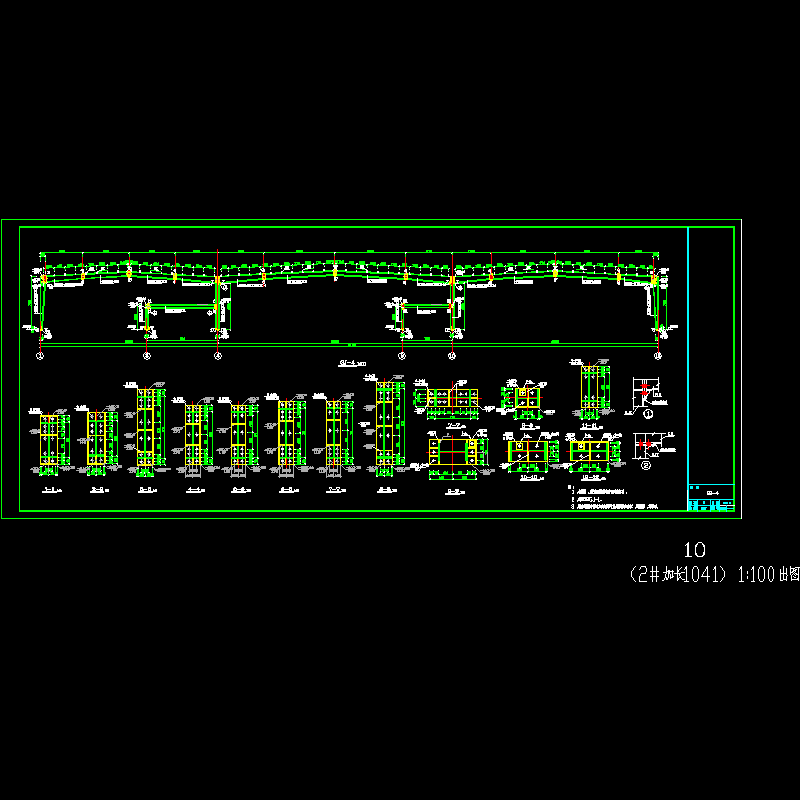

2.结构图：钢结构设计说明、夹层结构图、屋面檩条、拉条、隅撑 平面布置图 、GJ图、详图、墙梁及柱隅撑布置图、墙柱连接详图共21张图纸；
3.幕墙图纸：设计与施工总说明、平面图、幕墙立、剖面图、节点大样图共13张图纸。
